LabVIEW与simulink通讯问题,求助!

时间:10-02 整理:3721RD 点击:
各位大神,小弟 最近在做LabVIEW调用simulink的模型进行控制方面的工作,目前有一些疑惑想向大家求助一下,望大家能够伸出援手~~~
当然我是用了SIT工具包进行两者的通讯,并且通讯成功。但是 我在simulink中搭建的加法模型如图1所示。并且选择了生成nidll.tlc形式的文件 得到了MDL文件,在LabVIEW中建立了加法的模块,并使用SIT工具包 将MDL文件导入,但是到了mapping,也就是参数匹配这一步 该怎么继续下去啊 ,是不是我做的有问题呢?

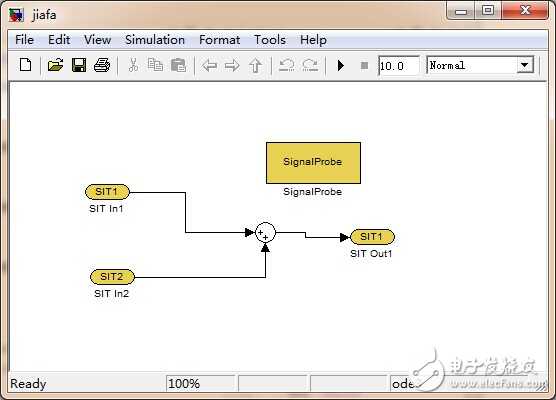

simulink中的加法模型

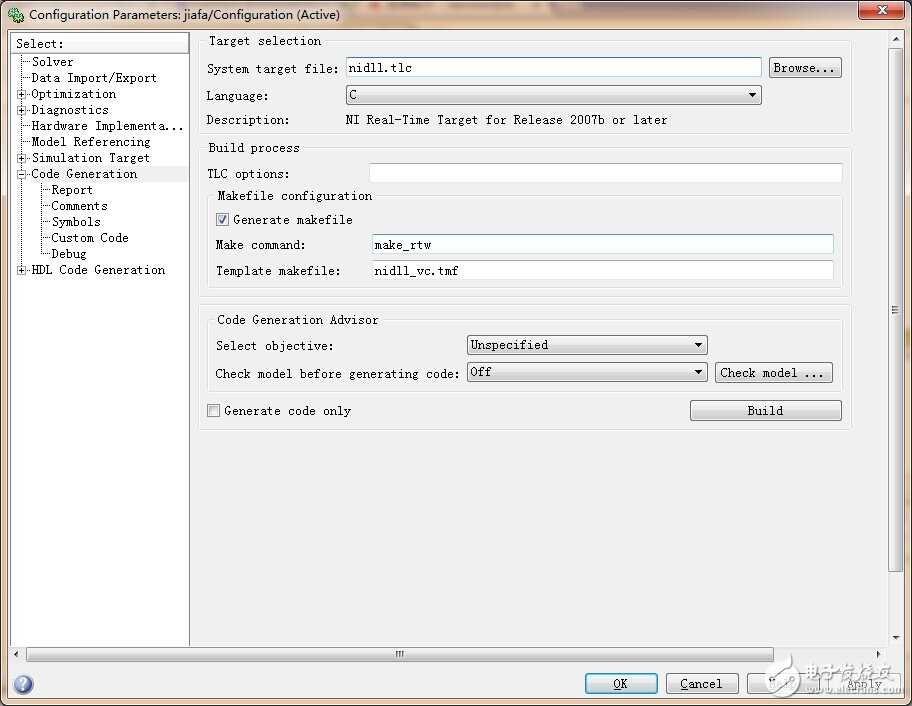

生成MDL文件

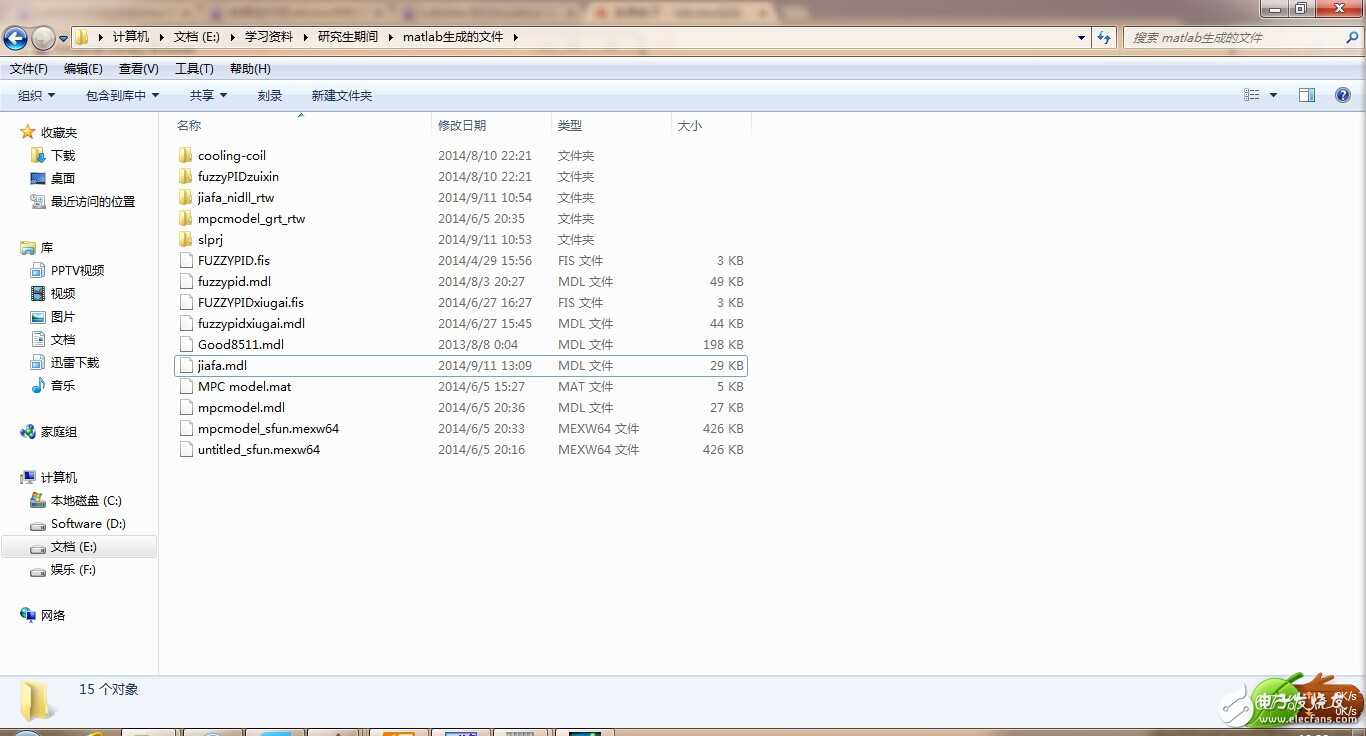

jiafa.mdl为得到的MDL文件

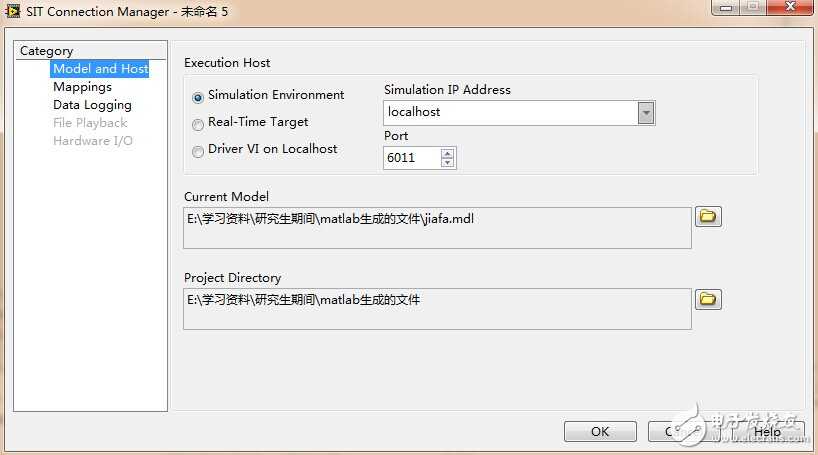

SIT工具包调用MDL文件

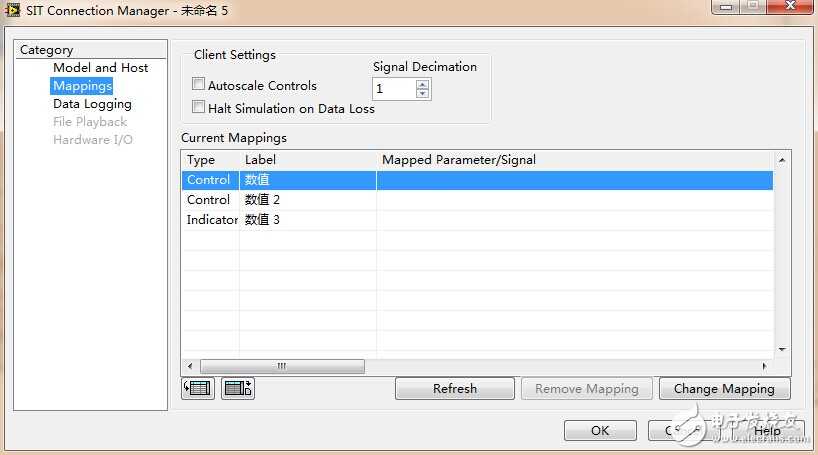

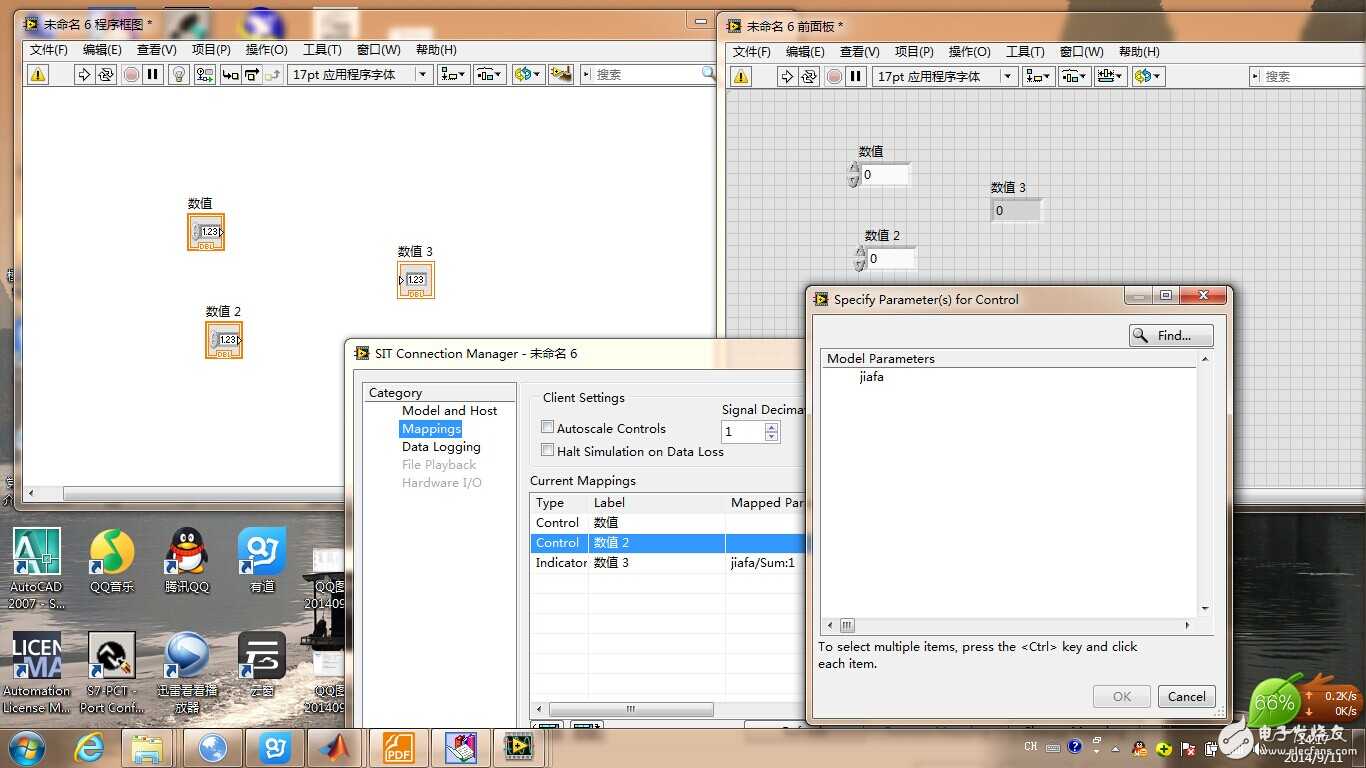

mapping匹配参数

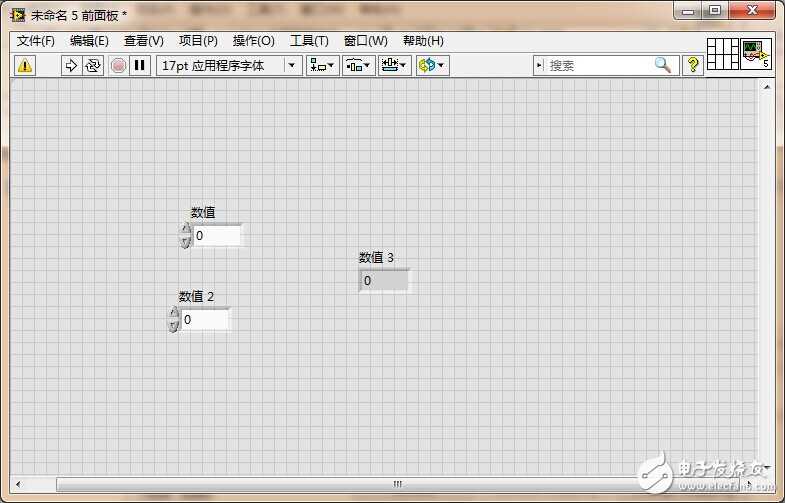

LabVIEW的前面板

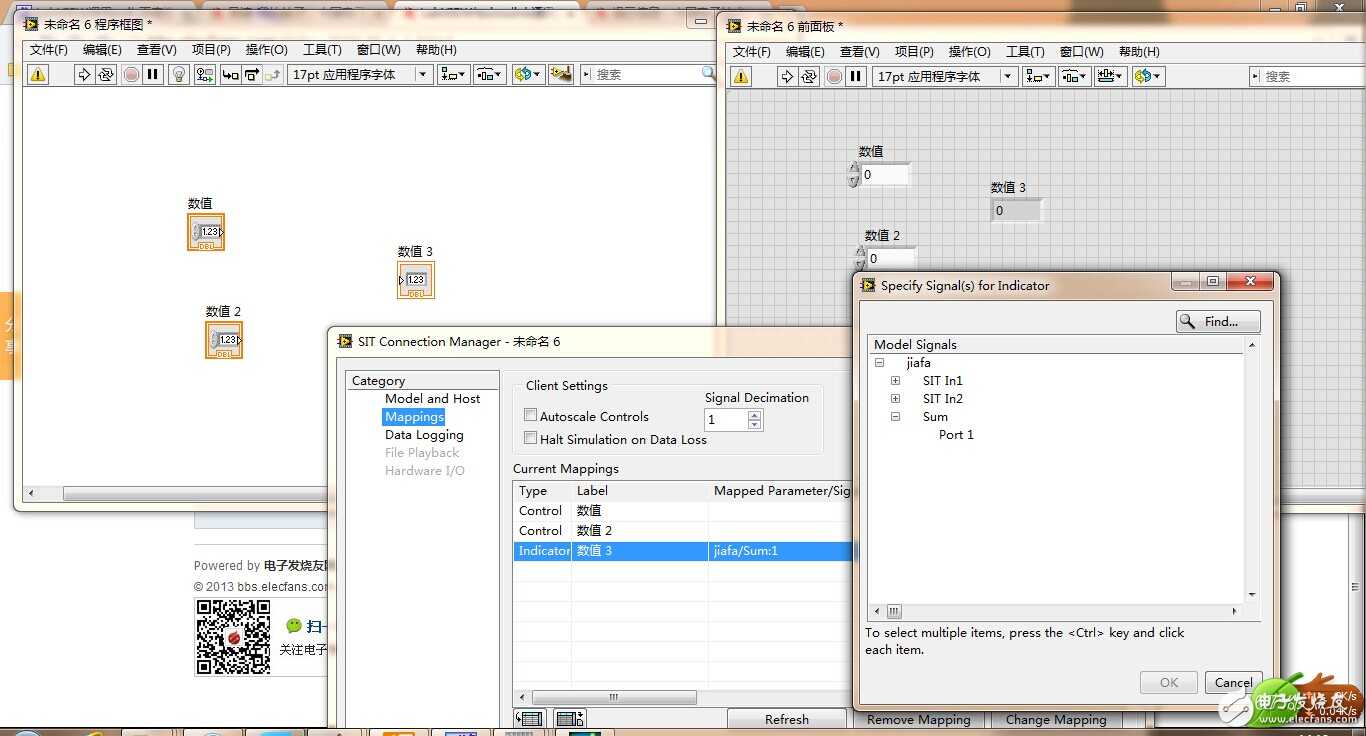

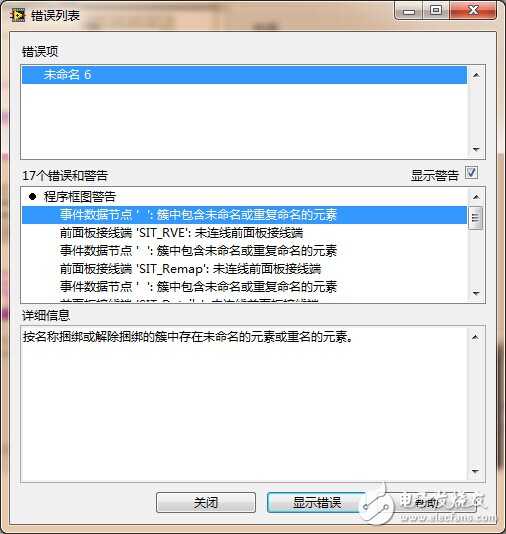

自己顶一个 求助啊 各位 又发现了新问题。我在LabVIEW里面 运行 到了mapping那一步,那个control的后面我没有办法选择输入端啊 只有indector那边可以选择 而且运行起来 会产生好多的错误。




、、、、、、、、、、

亲,你是在逗我?。

对呀file:///C:\Users\ADMINI~1\AppData\Local\Temp\K08@7VM_1{NL9ER12UNXU94.gif

求助,你是怎样通讯成功的呢?是需要32位系统吗?我按照网上教程进行的,却总是无法通讯。能留个联系方式吗?

请问小编是怎么把mdl转化为dll的?我转化的时候总是出错

666

请教个问题,仿真接口工具包STI
