LabVIEW变量介绍——全域变量?

虽然区域变量的出现已经可以解决大部分的需求了，但如果今天要做的是在两个不同的VI之间传递资料，你用区域变量就无法达到这样的动作，所以在这个章节，我们教大家一个新的变量，叫全域变量，顾名思义就是可以在VI之间传递资料的一种变量。

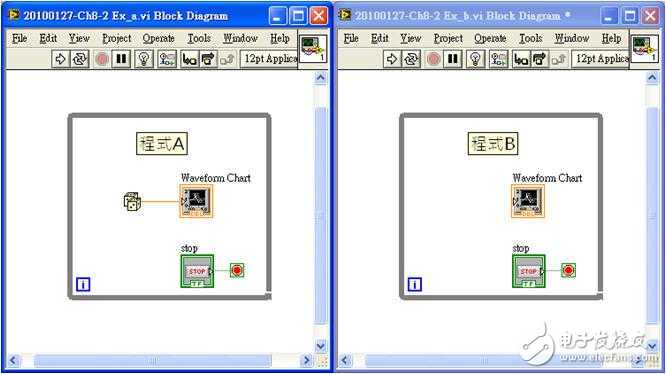

首先我们看到下面的程序，一个是程序A，另一个是程序B，如果我不在意资料的完整性，而只是想要将程序A中所产生的资料，同样的在程序B中显示出来，像这样的情况就适合使用全域变量来处理。

要建立全域变量，需要先在任一个VI中建立一个Global Variable，如下图所示。

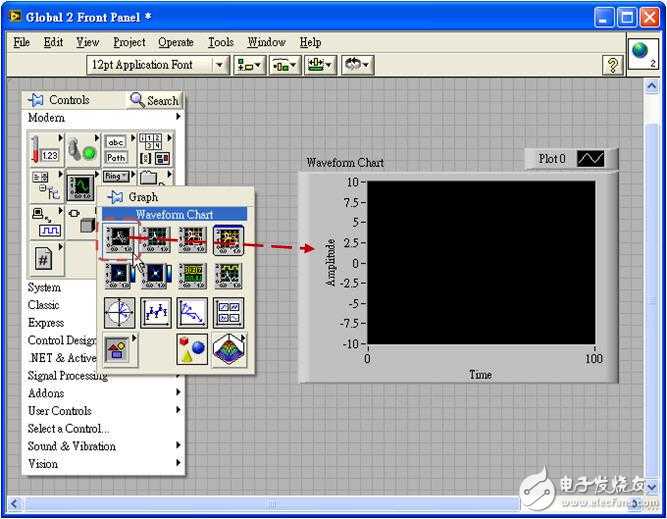

接着请在建立的全域变量上鼠标左键双击，程序会开启另一个画面，那就是全域变量的编辑画面，在该画面下，是没有Block Diagram的，你只能够建立Front Panel上的元件，之后我们就是用这些所建立的元件来在VI之间来传递资料，所以我们现在要建立的是一个Waveform Chart元件。

然后再将目前的全域变量视窗储存起来，接着我们再回到刚刚的程序里，现在你再点一下全域变量，你会发现，多了一个Waveform Chart可以选择了。

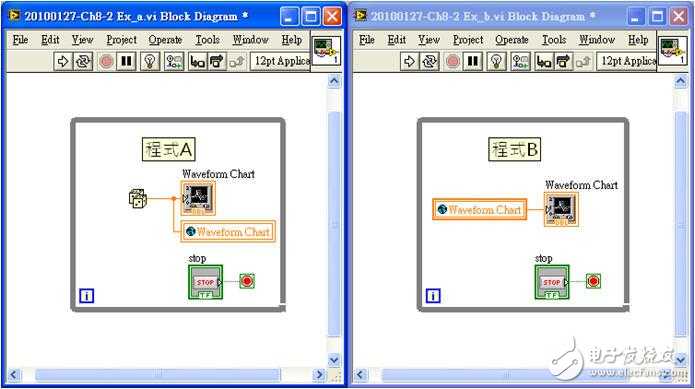

接下来只要在两个程序间，各建一个全域变量，就可以进行资料的互传了，如下图所示。
