LabVIEW 程序执行架构——MathScript Node

MathScript 介绍

如果你有需要做一数学模型的验证或统计相关的演算，应该对于 MATLAB 不陌生。MATLAB 是一套广为使用于数学相关演算的工具，它与 LabVIEW 一样具有大量的数学函式，而且使用上又不像 C 语言一般需要注意一些繁锁的语法，所以常被使用在数学相关的运算上。

LabVIEW 本身强调以图形化的概念，提供一个易学、易用的程序开发环境，也因此 LabVIEW 为了提供 MATLAB 使用者一个亲和的界面，而创造出 MathScript 这个元件，期望能够让使用者在 LabVIEW 中也可以使用与 MATLAB 相同的方式来做运算。

MathScript Window 介绍

LabVIEW 提供了一个很实用的工具，就是 MathScript Window，可以帮助你验证的 MATLAB Code。你可以使用这个工具输入 MATLAB 指令进行操作，或载入 *.m 的档案，算是一个小巧的 MATLAB 环境。开启的方式为 Menu >> Tools >> MathScript Window…：

接着可以看到以下的操作界面：

以上图为例，我输入了一个半波整流器的程序段，所以当执行时就会秀出一个视窗显示计算的结果：

MathScript Node

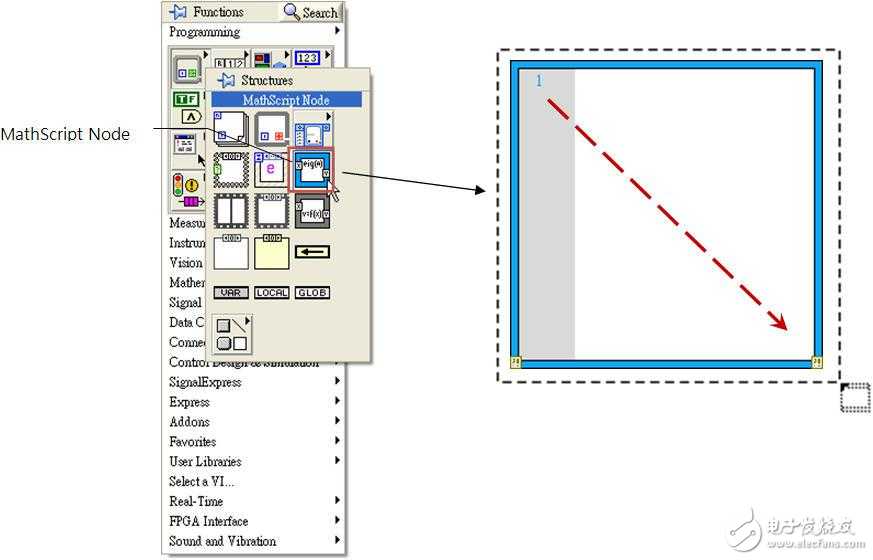

接下来我们要看到的是在 LabVIEW 中如何直接加入 MATLAB 的程序段。首先在 Block Diagram 上按鼠标右键选择 Programming >> Structures >> MathScript Node：

只要将刚刚的程序加到 MathScript Node 中即可直接执行。如果你有使用到 plot 指令时，程序也会自动秀出一个视窗显示结果：

如果你想将输入资料或是输出资料到 MathScript Node 的话，操作的方式和 Formula Node 一样，只需要在边框上按鼠标右键并选择建立即可：

接着我把上方的程序改成从 LabVIEW 来输入 pi 的资料，并将波形资料传回 LabVIEW 的显示元件：

MathScript RT Module

在 LabVIEW 8.6 之前的版本的 MathScript Node，因为没有支援 Real-Time OS，所以没有办法在Real-Time 的作业系统上执行；但在 LabVIEW 2009 后，LabVIEW 有特别针对于 RT 的系统进行支援上的调整与升级，所以现在也可以将 MATLAB 的程序码放在跑 Real-Time 的环境上运算哦！
