答谢版主sushu给我的启发,关于调节波形图坐标轴的差值。虽然很简单,但是很实用。

时间:10-02 整理:3721RD 点击:
一开始,波形图表等的幅度坐标我都是选择自动调整大小,或者指定最大最小值。但是由于每次坐标的最大值和最小值都不固定,然后就出现一个问题,有人指着两个数据问我,"为什么你这里这么宽,还是OK的,那里宽度也也没多少就是NG的呢?“我一番解释后,他又说”你应该把这个坐标轴的长度确定,这样一眼就可以看出来哪个是好的,哪个是差的。“
我觉得也对,但是由于每次数据的最大值和最小值都不固定,虽然他们的超差的规格是一致的,所以我卡壳了,这里要多些@sushu 小编给我的提示。

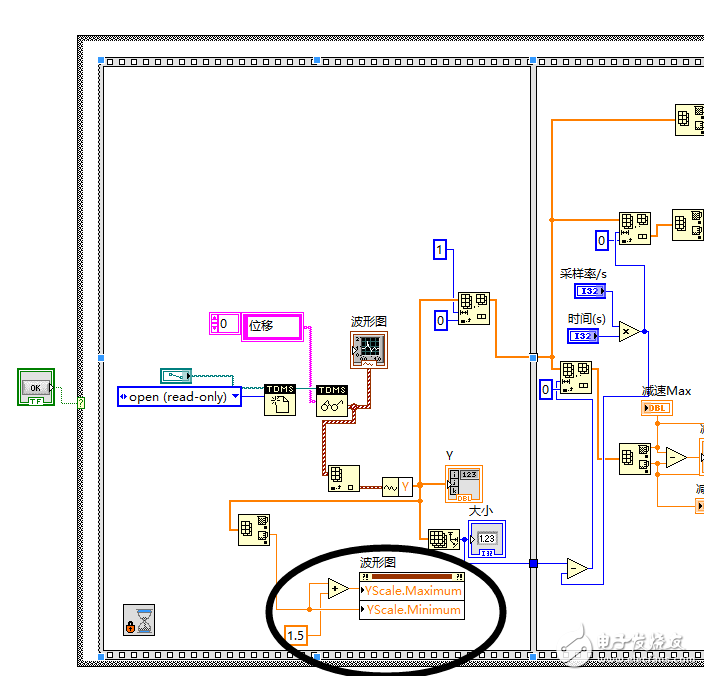

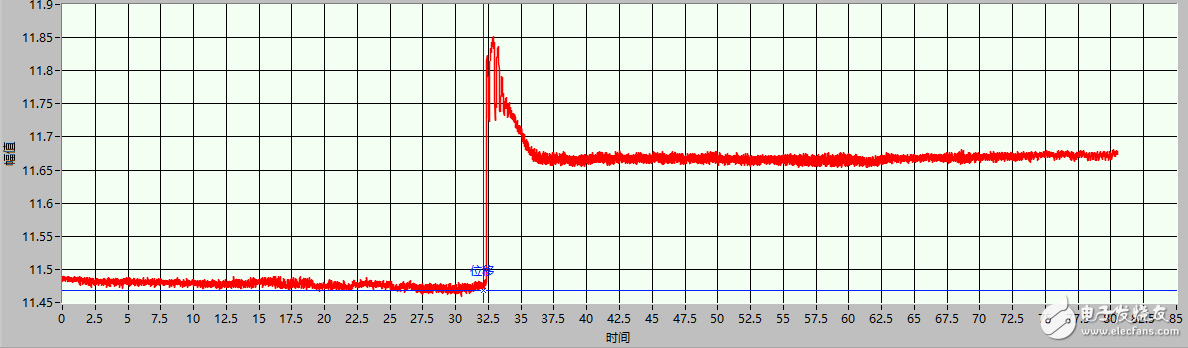

方法是:在”波形图表中右键-创建-属性节点-Y标尺-范围"这里有最大值和最小值可以选择,这里我选择的是最小值,然后利用数据找到数据中的最小值作为最小值,因为我知道这些数据中最大的范围不会超过1.5mm,所以我利用最小值+1.5最为最大值。这样每次的数据直接在图上就可以直接对比出数据是好还是坏,而不必要去看坐标轴的长度了。
以上,虽然是一个很简单的技巧,可有时候不知道就永远的卡住了,希望对其他朋友有帮助,谢谢。
再次感谢@sushu。





学习 学习 谢谢分享

路过

这是一个 好分享  谢谢啊

共同进步。乐于分享。

小编奉献 ,sushu小编无私,强烈支持他们!~
