写好LabVIEW程序不可不知的利器（一）：模块化功能 VI
对于一般的初学者，无论是否有程序基础，LabVIEW 是个相当容易入门的程序语言。因为 LabVIEW 图形化以及资料流的概念，相对于文字叙述的程序语言较容易理解。也正因如此，虽然初学者在刚开始接触 LabVIEW 时，可以非常快速的使用内建的 Function 或 VI 来写一些小程序，但一遇到程序需要增加较多功能时，程序往往越写越庞大而复杂，程序码杂乱无章，图形化此时反而没有得到较多的好处。这也是导致一般人对于 LabVIEW 的印象是很容易上手，但只能写一些小程序。其实只要善用 SubVI 将程序功能模块化，以及选择适当的程序架构，无论多复杂的程序也能轻松地完成。

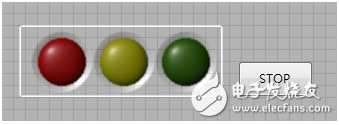

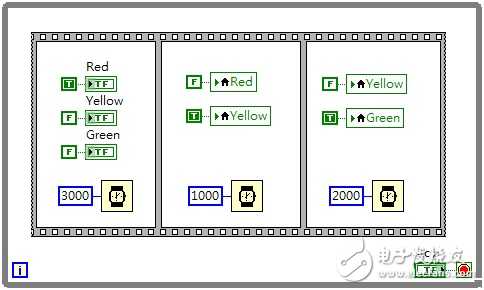

上图是一个红绿灯的小程序，其功能是一开始红灯先亮 2 秒，接着换黄灯亮 1 秒，最后再换绿灯亮 3 秒。最直觉的写法当然就是用 Sequence 轮流让三个灯亮起且分别等待不同的时间，而其中因为要将前一个灯关掉，所以会用到 Local Variable ，如下图。
这种直觉式的写法非常简单，可以在短时间内完成程序，初学者也较常使用这种思维来写程序。但这样的写法存在着一些缺陷，例如当使用者按下 Stop 后，需等待程序完整跑完一个循环才会停止，而不能实时将程序停止。这也是使用 Sequence 当作程序架构的缺点，当 Sequence 执行过程中发生 Error 时，并没有办法直接跳出 Sequence 来解决 Error 或是将程序停止。而且程序里面大部分的工作是 Wait Time ，如果要让这个程序在同个循环中执行其他功能会非常难写，因为循环的更新时间是 6 秒。
在 LabVIEW 里面，建议不要将循环时间设的太长或太短。时间太长的话，按键的反应会非常不灵敏；太短的话，则会比较占 CPU 资源。一般只要人眼无法辨识人机界面的更新即可，通常将循环更新时间设为约 100ms 。除非程序码执行的时间超过 100ms （通常是卡在硬件通讯时间），可以再设长一点。

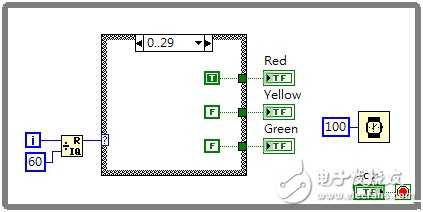

为了要让循环每 100ms 更新一次，在写程序时就要思考如何程序时间切割。同样以红绿灯的程序为例，红绿灯每 6 秒会依序亮完，如果把循环更新时间设为 100ms ，则第 1 ~ 30 圈要亮红灯、第 31 ~ 40 圈要亮黄灯，最后第 41 ~ 60 圈要亮绿灯。所以同样的程序功能可以改用 Case 的写法，来决定目前循环在第几圈要亮什么灯号，如下图。
这两种用 Sequence 以及 Case 的写法，执行的结果是一样的，但 Case 的写法可以让使用者按下 Stop 后，程序马上停止而不用像 Sequence 写法那样要等到红绿灯依序亮完，而且也可以比较有弹性地在循环里面加入别的程序码。
而这两种写法虽然简单但其实不够有弹性，目前只有 3 个灯号要依序亮起，如果之后要写个程序要让 10 个灯号依序亮起，而且时间都不相同的话，虽然程序功能是类似的，但在这两种架构下都不太好写。因为要拉出 10 个灯号，而且要写 10 个 Sequence 或 Case 的框架。当然这还是可以土法炼钢把程序写完，但每次只要程序功能一改变，整个程序几乎要重新写起，非常浪费时间。

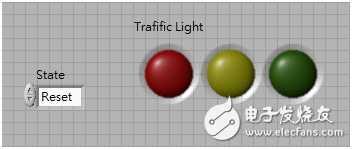

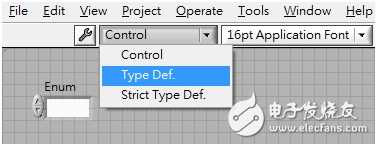

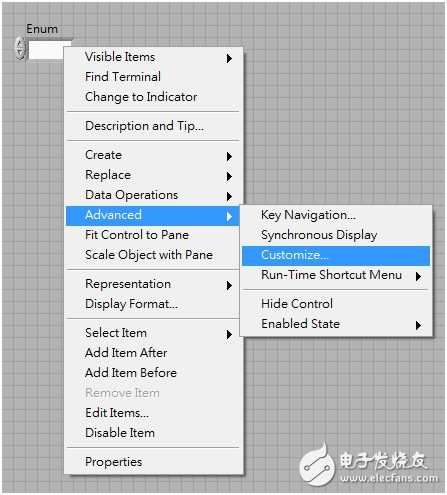

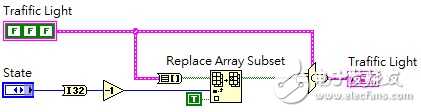

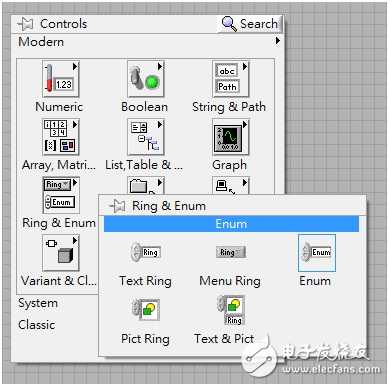

为了让写出来的程序具有弹性化，以方便以后去修改或扩充程序功能，我会将程序功能包成 SubVI ，如上图。将来如果程序功能需要修改或扩充，只需要去修改 SubVI 里面的程序即可，而不需要去修改整个程序架构。要注意的是我会将红绿灯的三种灯号包成的 Cluster 以及控制灯号状态的 Enum Control 存成 Type Definition ，以方便之后修改。在人机界面新增一个 Enum Control 并且将它存成 Type Definition 的步骤如下：

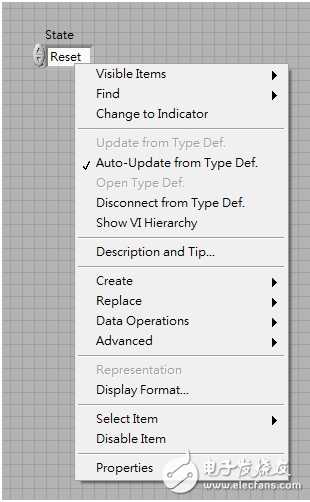

将 Enum Control 的 Type Definition 存档并关掉后，程序会询问你是否要替换原本的物件。替换后，原本的 Enum Control 按右键就会如下图出现 Auto-Update from Type Def. 。之后，只要修改 Type Definition 后再存档关掉，程序里面所有 Type Definition 就会一起更新，这样程序写起来会省事许多。

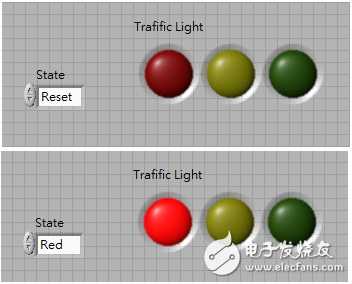

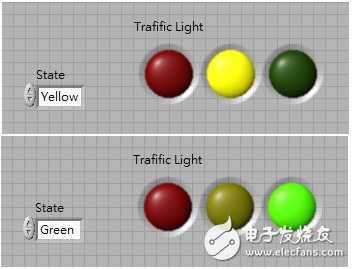

而整个程序执行的结果就会如下列图示：

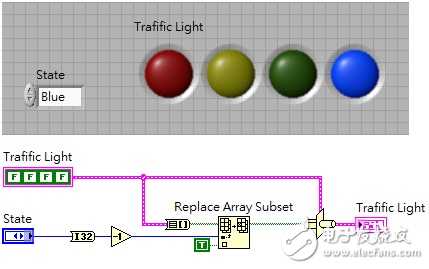

如果程序都已经写好了，却想再增加一个蓝色的灯号的话，程序完全不需要修改，只需要去修改 Traffic Light Cluster 和 Enum Control 的 Type Definition 即可，程序会自动更新所有的 Type Definition ，如下图。

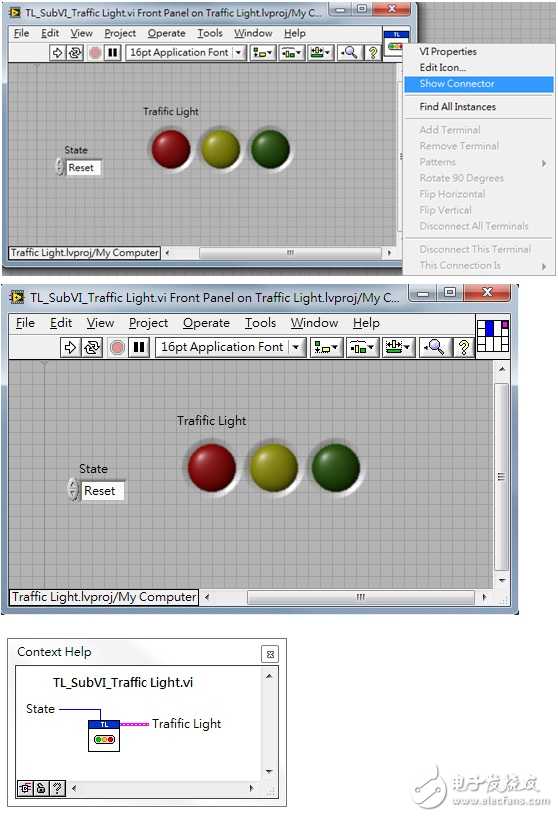

将写好的程序在右上角的 icon 按下右键，选择 Show Connector ，接着再将 Enum Control 和 Cluster Indicator 设定为 Input 以及 Output 的接点，如下图。如此一来，这个程序就可以当成一个 Sub VI 让其他程序来使用，只要输入目前要亮哪个灯号，经由这个 Sub VI 输出即会显示相对应状态的红绿灯。
最后用 Case Structure 配合写好的 Sub VI ，就可以把红绿灯的程序完成，而且和前面两种写法的功能完全相同，如下图。除了使用者按下 Stop 可以实时停止程序之外，将程序功能模块化的好处是，程序会变得比较有弹性，不必为了修改某个功能而导致程序需要整个重写。
虽然这种写法达成了原本的程序需求，但如果写完后想加入让使用者按下 Start 按键，红绿灯才开始依序亮起，以及按下 Restart 按键，红绿灯会重新从第一个灯号开始亮起的这两种功能，其实不太好扩充。所以下回会讲到将这个程序在 State Machine 的架构上改写，除了让程序写起来除了比较有弹性之外，也具备有扩充性。
