波形绘制——3D Graph

3D Graph 介绍

在 LabVIEW 8.6 以前的版本，3D 图形绘制的元件只有 Surface Graph、Parametric Graph、Line Graph 这三种，不过到了 LabVIEW 2009 后，大幅增加了多种不同的 3D Graph 元件，可以满足更多 3D 图表绘制的需求：

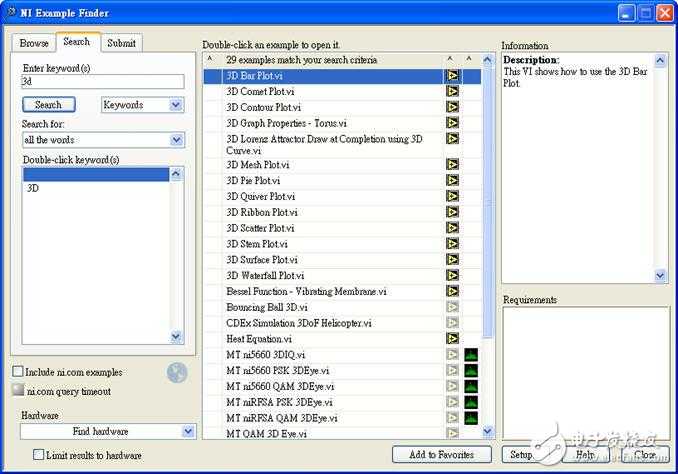

而每个 3D Graph 元件使用起来多少都会有些差异，建议除了参考元件的说明文件外，也可以参考相关的范例程序，比较能够加快元件的了解。如下图所示，只要用 3D 这个关键字去 Example Finder 内搜寻，就可以看到几乎每个 3D Graph 元件都有范例可以参考：

3D Graph 使用教学

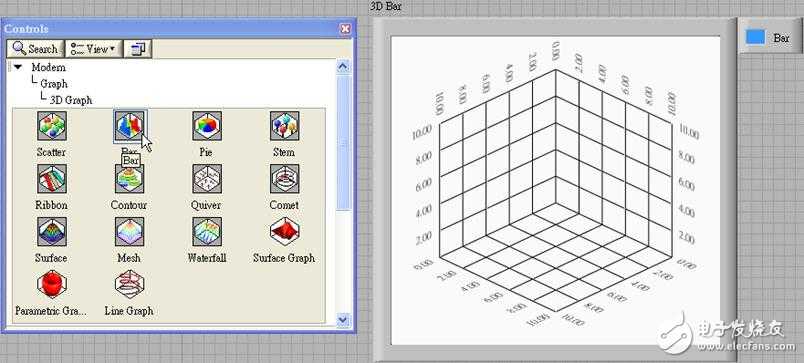

我们以 3D Bar Graph 为例来介绍。首先，在 Front Panel 上建立一个 Bar 显示元件：

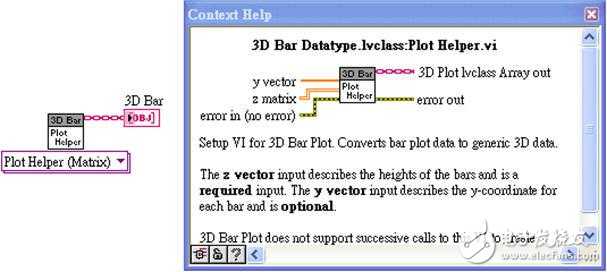

接着你会在 Block Diagram 上看到 LabVIEW 会自动建立好一个元件控制 VI，由说明可得知需要两个参数输入，一个是 y vector，让你指定 Bar 的排列位置，另一个 z matrix 则是二维的资料型态，可以让你输入 Bar 的高度：

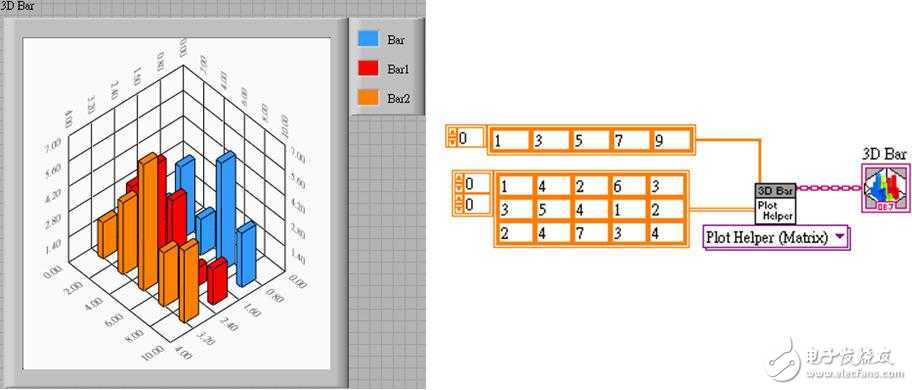

接着只需要将资料分别输入，树形图就能够将画出来了：

完全大发！
