波形绘制——XY Graph

XY Graph 介绍

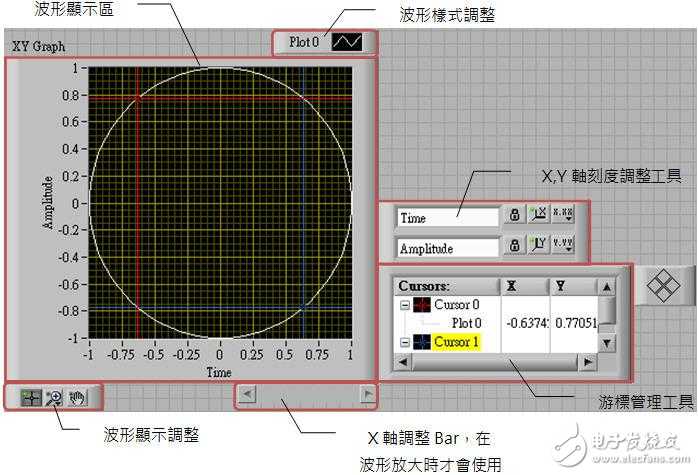

如果今天想要绘制一个圆形，使用 Waveform Graph 或 Waveform Chart 做的到吗?答案是不行的，也因此我们还会需要一个 XY Graph 波形元件，可以让你绘制出其他函数：

XY Graph 使用教学

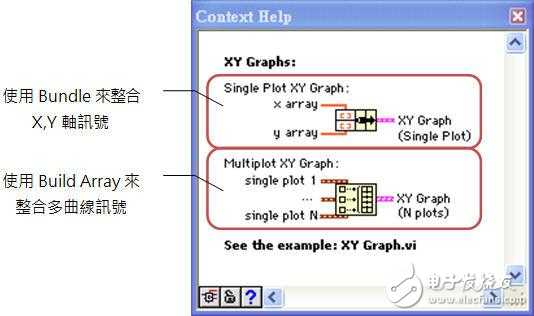

XY Graph 和 Waveform Graph 最大的不同在于输入的资料必需要有 X、Y 两轴的资料才行，也因为这样才能够画出象是圆形的图案。X、Y 轴的资料是以 Bundle 的方式 (Cluster) 来组合，再输入到 XY Graph 中；若想要绘制多重曲线波形，只需要再利用 Build Array 来将 Cluster 整合输入：

以绘制圆形为例，我们可以使用 Sine 及 Cosine 两个元件来设计，要注意的是 Sine 及 Cosine 输入的资料是径度，所以一个周期的范圈是 0 到 6.28 (π=3.14)。为了让圆能够看起来更精细，我们将 0 到 6.28 切割成 628 个点来绘制，程序码如下图所示：
