在共面波导中如何把port输入的能量引入到transmission line中

时间:10-02 整理:3721RD 点击:
我做了一个共面波导,port的面积是整个期间端面的面积,我怎么样才能把port输入的能量进入到波导中间的line中呢?如图:

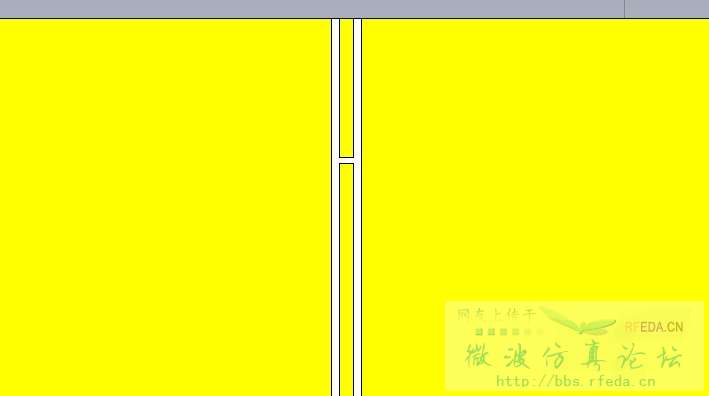

中间黄色是我的transmission line

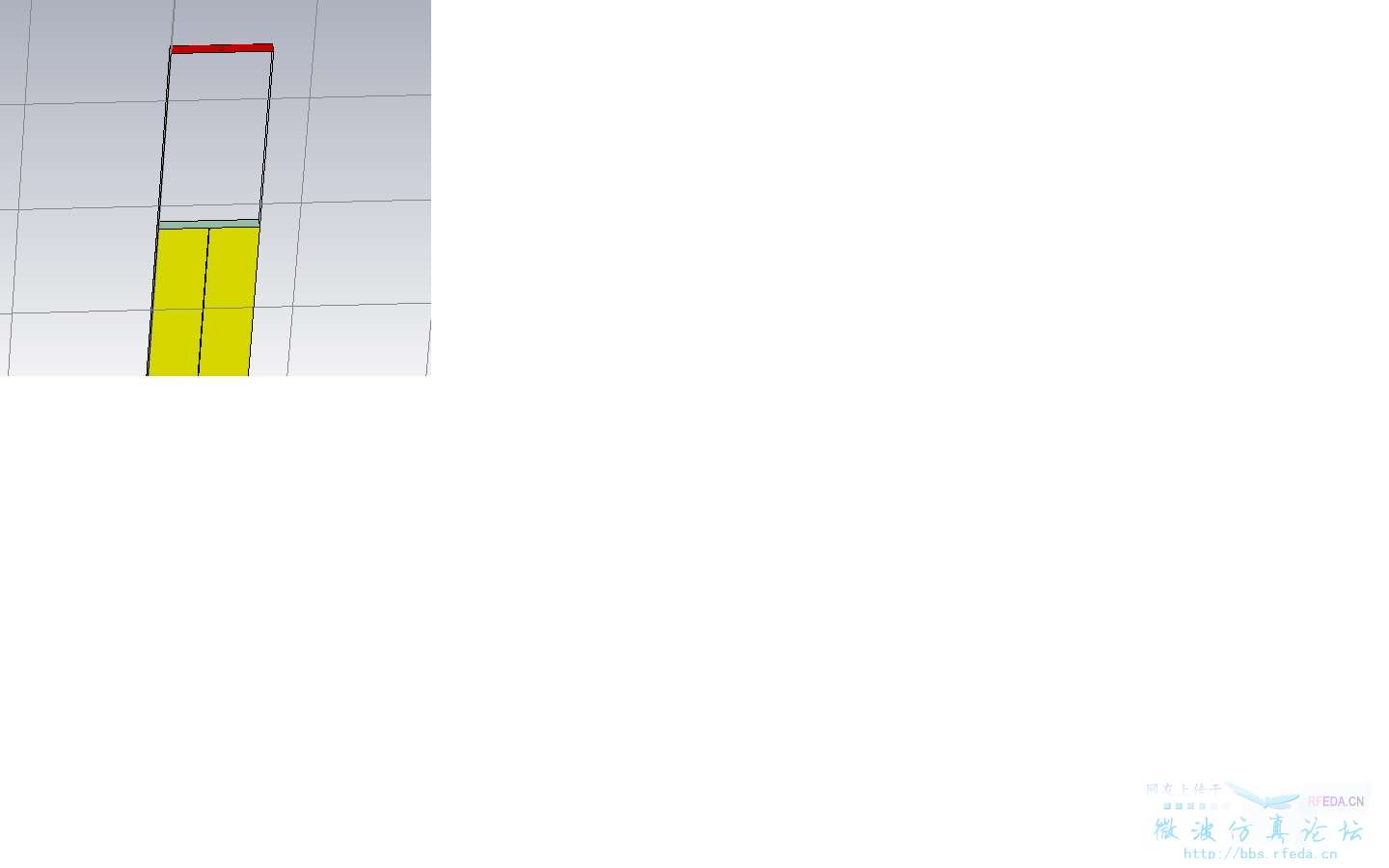

红色是我的端口,黄色区域中间是我的line(line很窄,已经看不出来了)
多谢各位。

没太看明白,自定义端口大小?

既然这样,为啥要这么设置端口呢?

其实就是想把微波输入到中间的line中

但是在port设置中我不能选“use picks”项,只能设置器件整体的某一个端面为port。我做的模型就是两边黄色两块区域是共面波导的地,中间是transmission line,两头以电容把能量耦合进line和耦合出line。谢谢

我做了一个共面波导,port的面积是整个期间端面的面积,我怎么样才能把port输入的能量进入到波导中间的line中呢?如图:

中间黄色是我的transmission line

红色是我的端口,黄色区域中间是我的line(line很窄,已经看不出来了)

                    在port设置中我不能选“use picks”项,只能设置器件整体的某一个端面为port。我做的模型就是两边黄色两块区域是共面波导的地,中间是transmission line,两头以电容把能量耦合进line和耦合出line。核心问题就是怎么才能把微波能量引入line和引出line。
多谢各位。


我不明白你为什么不能选"User Picks",是不是直接点的Waveguide Port的图标?
如果文字描述不清楚的话,上传模型。

是的,我是直接进入“waveguide port”的。下面是我的模型。十分感谢!

请先熟悉软件的基本操作,建议阅读CST文档《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。
波导端口操作请阅读CST MWS帮助文件《Waveguide Port Overview》"Coplanar Lines" -> "Port Creation"部份。

好的,谢谢
