GENESIS2000該如何将同回路线路层的小缝隙自动修正呢？
如何将线路层网状铜区，或者线对PAD，线对线(转角)....等((同回路情形下))低于0.1MM的缝隙补起来的指令，
PCB厂内人员告知这些小缝隙造成印刷墨乱飘导致短路，被老板骂得很惨~跪求~~~~~
不知有哪位神人可以告知，免得小弟一直使用人工观看会有遗漏情形，谢谢~
听hurman大哥说:GENESIS2000里面可以自动修正，但是修正完之后必须看修正报告
此帖在CAM350发过~但CAM350没有修正功能?
最近搞了一个旧版GENESIS2000~刚成为GENESIS2000新手~
看了很多论坛的文章也下载很多教程~都不见填补缝隙的教程~
有哪位大哥可以帮帮忙呢?谢谢~也让兄弟们见识一下传说中GENESIS2000的强人之处！十二万分感激
将图档INPUT后，其余该如何操作修正呢?

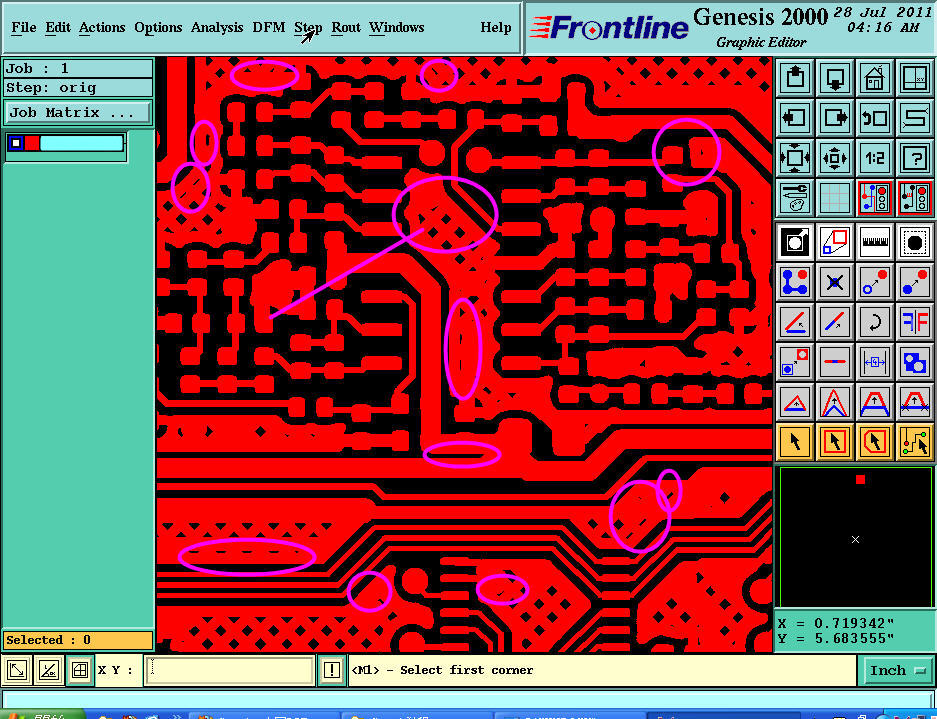

粉色标示区
做CAM的好多都成了国宝“熊猫”
我也是黑眼圈很重呀
我也是黑眼圈很重呀
真辛苦，真辛苦
再这样设置看看：：：
回复 5# smo163
我也很黑~黑到很多人说我戴墨镜
谢谢956220 & yang0611两大GS-CAM高手分享~赶快来试看看
我已经被老板骂到臭头了~赶快解决这个问题！希望能够弥补人工缺失~十二万分感激
刚下班，马上使用DFM>Repair>inhole Elimination>
也设定了cross hatch还是会疏漏一些4mill以下小缺块没有补满
小的不才~是否还有哪里可些设定值需要设定呢?恳请各位大人们细说分明?谢谢您们~
有些4mill以内没有补满情形2
回复 11楼：：
这里设置的4mil是指空隙的长、宽都在4mil以内才能填，要是其中一个参数大于4，也是填不了的哦！
LZ 要不再试试这种方式：
将这些网格选出复到另一新层，最好再次备份一次当前层，先将整层转为SURFACES:
然后涨大整层4.01mil，接着又再减小4mil（这里的参数4.01和4只是个人的经验值，作你参考吧）。
检查下要是还有空隙，再用2楼说的那个命令填一下，基本能达到要求的！
如图：
（涨大4.01以后，下一步就在此输入 -4）
网格转成Surfaces以后有很多不便之处哦：检测慢，可能显示都很慢了，导出Gerber时很慢...
66970997@qq.com
回复 13# yang0611
谢谢yang0611大内高手的热情帮忙~今天忙到早6:00才下班~今晚再试！
真的很感谢您不辞辛劳的协助~您辛苦了~
回复 13# yang0611
红色处已补，淡绿色部分为原始档有些许地方改变，有方法将红色该补破洞0.1MM选出来吗?
如上述方法~已经很完美~可是file size很大~cam跑不太动，对GENESIS不熟悉
目前大多是使用gc-cam~
有GENESIS大侠说:GENESIS2000里面可以自动修正，但是修正完之后必须看修正报告，请问该如何使用呢?谢谢~
9879879879861564
9494
9494 9494
是啊，发贴时间太晚了
学习,,,,,,,,
真辛苦，真辛苦
本人有填补小间隙脚本，填补的数值可以按照你要求的输入即可，需要可以和我联系
