将实心槽更改为OUTLINE

GENSIS 2000 有这种功能，CAM350不知是否有这种功能，大家一起商讨一下，目的是方便用CAD测量。

楼上所说CAM350不能实现OUTLINE?那你们就是弱爆了！我可以告诉你们，在添加菜单里“polygoh..\"可以实现，针对于幅面大且复杂的图形更是不在话下！

这个问题，在GC类软件里，是很快的，它有一个专门的命令做这个动作，而且可以大范围，多焊盘且是任意焊盘的取零件外框，CircuitCAM就更快了，一个快捷键就可以了，嘿嘿……

350在这方面就很差了，说白了，就根本没有这样的命令。

但，方法还是有的。

方法就是用外挂了，嘿嘿……，不过即使是这样，也只能一个焊盘一个焊盘的来改，很是不方便，而且还有很多类型的焊盘画不出来……

add->polygon,改一下参数就可以了。详细细节请先发个邮件到xinxiang125@163.com，那样我可以详细贴图回复。

.       说到这个技术细节，我发现之前我说的可能有点不对：“350在这方面就很差了，说白了，就根本没有这样的命令。”

.       各位可以参照4楼的说法：“add->polygon”，里面确实有这样的取外框的用法。不过，我还想做一点说明。

.       这个命令不能理想的取出零件外框，只能是近似操作。和GC类软件的相对用法还差点距离。而写一个外挂是精确取出其外框的。

jinyuexuan

所言正确

用这个吧，左键点两下选pad，右键就画出来了。

100

query_all@
setsnap@ 1
setsnapdist@ 14
getmousepos@ "左键点击焊盘，右键退出，任意键切换模式"
if Button！=2 then goto 999
If Button！=0 then goto 400
axy@ mouseposx！,mouseposy！
back@

getmousepos@ "左键确定位置，右键退出，任意键切换模式"
if Button！=2 then goto 999
If Button！=0 then goto 400

edit_move@
setsnap@ 1
axy@ mouseposx！,mouseposy！
movetolayer@ 49

goto 100

400
   Getmousepos@ "左键放大,右键缩小，任意键切换模式"
   If Button！ = 2  then
 view_zoomout@
 axy@ mouseposX！,mouseposy！
 back@
 goto 400
elseif Button！ = 1  then
 view_zoomin@
 axy@ mouseposX！,mouseposy！
 back@
 goto 400
else
 goto 100
end if

999

maxx#=vismaxx！
maxy#=vismaxy！
minx#=visminx！
miny#=visminy！
setsectorize@ 0,1000
setdcode@ 4998
set_aperture@ 4998,"Round d:0.0001"
setlayer@ 49
polylayer@ -1
polyfilldcode@ 4998
polyclearance@ 0.0000
polyfillpattern@ "SOLID"
polyfillmethod@ "OUTLINE"
polyaddtype@ "DRAWBORDER"
polycenterline@ "No"
polydeleteislands@ "Yes"
add_poly_pouring@
setsnap@ 1
axy@ minx#-50,miny#-50
axy@ minx#-50,maxy#+50
axy@ maxx#+50,maxy#+50
axy@ maxx#+50,miny#-50
back@
end@
setlayer@ 49
layer_alloff@ 1
setlayer@ 49
edit_explode@
setsnap@ 1
edit_selectall2@
explode_FillCustPoly@ -1
end@
setsnap@ 1
edit_delete@
setsnap@ 1
axy@ minx#-50,miny#-50
seteditdraw@ 0
edit_selectall2@
delete_edits@ 4,1

setdcode@ 4997
set_aperture@ 4997,"Round d:0.15"
change_dcode@
edit_selectall2@
edit_chgdcode@ 4997
back@
aptable_compress@
update_dcodebar@
update_dcodebar@
update_dcodebar@
layer_alloff@ 0
view_all@

v2001之类的很多软件都可以直接转换,但是有些软件很多人可能没有,

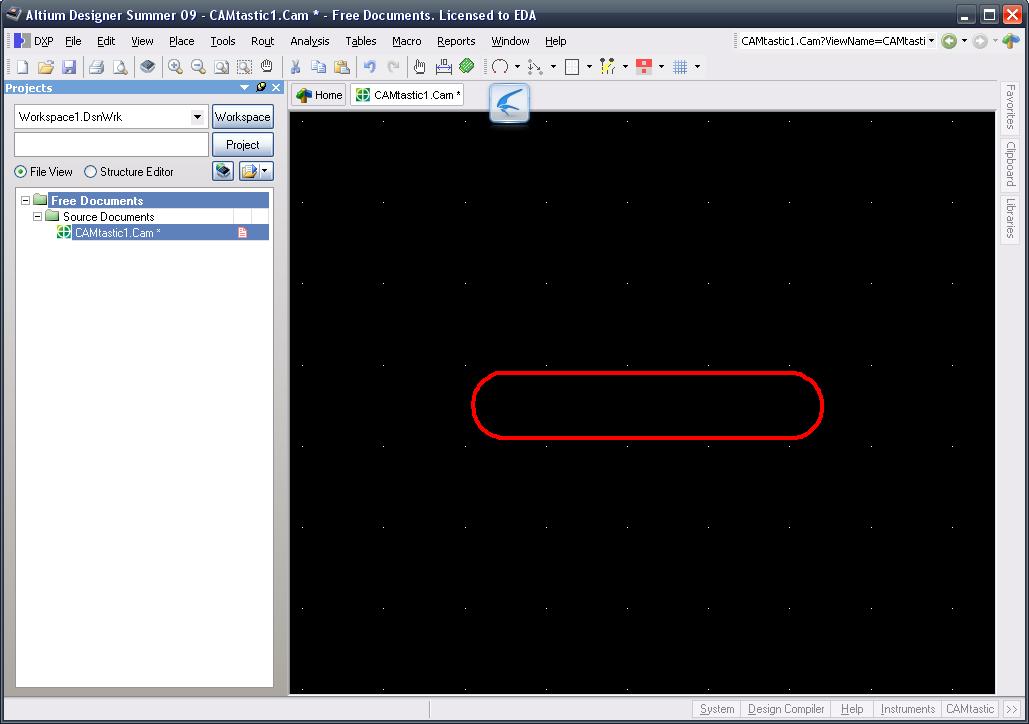

我以前发过相关的帖子,就是将槽cnc向一个空层里边复制至少两次(达到重叠,类似铺铜),然后将这个曾转换为铺铜poly convertion的菜单选draw to raster ploy,转换后按F 可以看到边框的效果  ,然后再将次gerber导出,然后用任何版本的dxp的cam 导入此gerber, 在菜单分析(analysis )里边的generate outline ,有三种模式可选,可以根据自己的需求选择圆头还是方头,一般是圆头,导出即可

其他很多方法都可以实现这个概念,这个方法的好处就是尺寸精度很准确,无损

没有必要比较那个方法更好,就是提供一个方法供大家参考而已,欢迎大家讨论

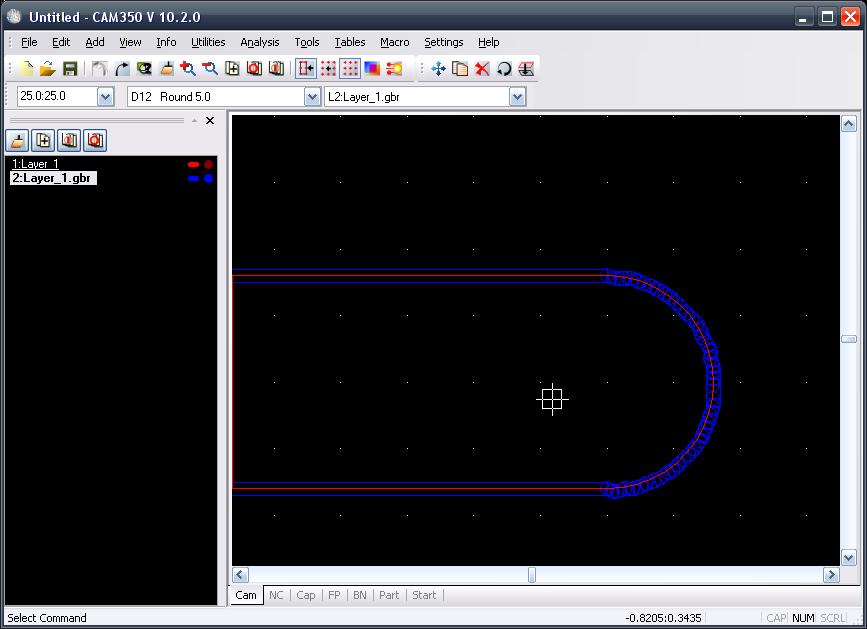

与原槽图形对比

我的方法适用于月复杂越好,比如大量桥连,邮票孔的拼版边框的制作, 尺寸完全无损, 也有过问题就是太简单的不能与,比如一个圆环, 生成后只有外框

膜拜假仙 好麻烦啊

其实，小编这个问题，最好的软件就是GC类软件了，对复杂的图面，也是游刃有余的，用起来又快又简单，软件的接口与CAM350也对的好。

用350也是可以的，只是有点欠缺而已。

我也推荐搞个GC 用来导入gerber 或做一些特殊的操作,当然,每个人对软件的掌握程度不一样,很多人都对自己熟悉的软件形成了习惯,很难换软件,但是掌握另一个软件作辅助还是有必要的,和我们学外语一个道理
