菜鸟问：如何算沉金面积？
算沉金的和电金不一样吗?
不一样啊，那样算会大很多啊，沉金的要考虑绿油嘛。
沉金?不就是算阻焊层面积吗?镀金就是算线路层面积啊！
CAM350在Analysis中的Copper Area中可以算啊，把顶、底层打开，在对话框中选择compute with drill information就可以了呀
我用的是CAM350 V7.5.1,我打开了TOP,BOTTOM层的线路,然后打开ANALYSIS-COPPER AREA,但是 COMPUTE WITH DRILL INFORMATION 及BOARD THICKNESS 栏目是反白的,根本无法使用呀！
请问"无间"为何会这样呀?
无间,你怎么不回答呀！
问：怎么计算铜箔面积? 答：用analysis---copper aere命令可以计算。
10. 问：用cam350怎么算沉金的面积? 答：沉金就是算阻焊层面积，镀金就是算线路层面积。 CAM350在Analysis中的Copper Area中可以算，把顶、底层打开，在对话框中选择compute with drill information就可以了。

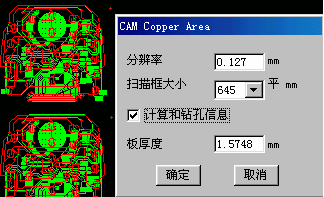

如图，打开两层线路，选择compute with drill information后，就可以填上板材厚度计算孔的镀金面积了。
以下是引用sandylin在2004-5-7 21:17:13的发言：问：怎么计算铜箔面积? 答：用analysis---copper aere命令可以计算。

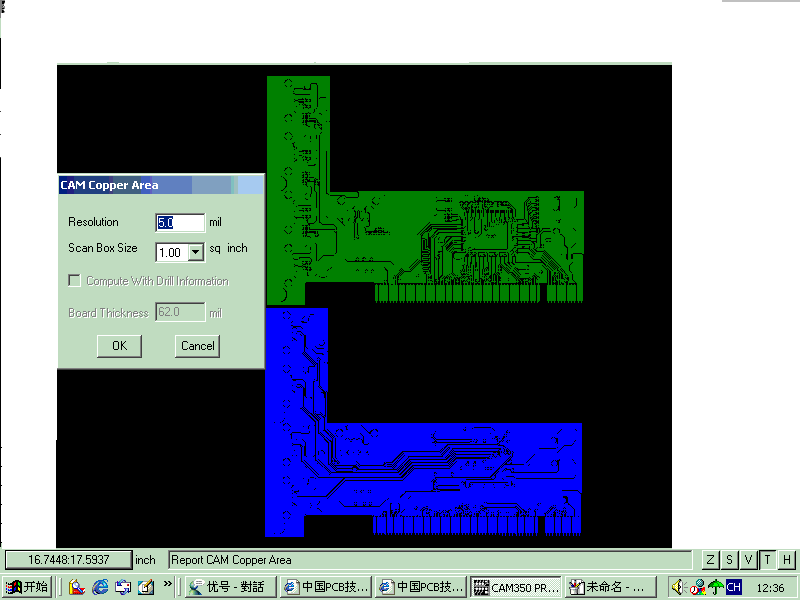

10. 问：用cam350怎么算沉金的面积? 答：沉金就是算阻焊层面积，镀金就是算线路层面积。 CAM350在Analysis中的Copper Area中可以算，把顶、底层打开，在对话框中选择compute with drill information就可以了。谢谢 sandylin的解释,但是我的还是无法使用,不知原因在哪里?具体图片如下:
以下是引用sandylin在2004-5-7 21:17:13的发言：问：怎么计算铜箔面积? 答：用analysis---copper aere命令可以计算。
10. 问：用cam350怎么算沉金的面积? 答：沉金就是算阻焊层面积，镀金就是算线路层面积。 CAM350在Analysis中的Copper Area中可以算，把顶、底层打开，在对话框中选择compute with drill information就可以了。
奇怪，我用的也是7.51
不知道你的为什么会是灰色的
是不是我的没完全解密,可不可以将你的CAM-350 V7.51发给我呀！
我的地址是:zsgsino@163.com
zsgsino@hotmail.com
已发，请查收
sandylin,你发给我的解压密码我已收到.重新解压之后 CAM COPPER AREA中已经不会出现灰色了,谢谢
算法不一样么?
从第11楼的图片来看，TOP 和 BOTTOM 铜箔层并没有对正，知道在GENESIS中如果计算铜面积时上下层都应该和钻孔成对正对会得到准备的结果。
另外，不明白为什么沉金面积会是阻焊层开窗面积?而不是铜箔层被阻焊开窗暴露出来的面积? ， 是否CAM350不具备这样的功能?
以请各位赐教，CAM350不是很懂，电脑里装了一直没怎么研究。
阻焊开窗一般会比铜箔层焊盘大一些，也就是阻焊和焊盘要有个间隙（英文叫: Clearance）是为了防止阻焊油墨上焊盘影响零件粘装。所以如果以阻焊开窗面积作为沉金面积，精确的讲是会比实际值大一些的，还是就是设置的计算分辩率不同也会有小小差异但不大。------- 不知道我的理解是否正确，大家可以探讨一下！
