求问怎么看馈线网络的各端口的激励与相位

首先，端口的激励的幅度和相位是你自己设定的，你的意思估计是要查看S参数的相位看看每个端口的相移吧?你在每个端口设置波端口激励，然后就可以查看相位了

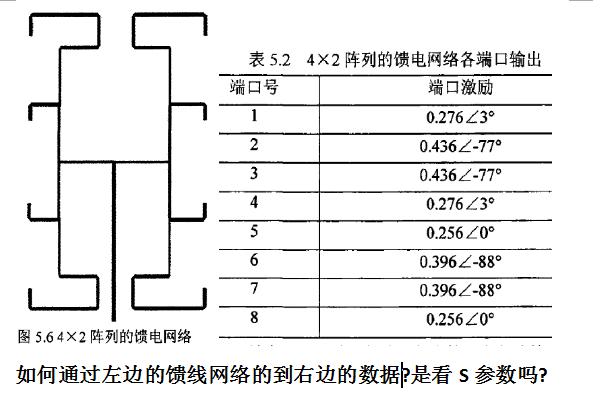

不是的，就是仿真一个馈线网络，然后怎么查看一个端口的激励到达另外的端口是的幅度和相位是多少?就是上面我发的图，左边是一个馈线网络，右边是得出的各个端口的输出，我想知道这个要怎么看?

参看S参数就行了，比如公共端口为1，幅度就看dB(S(2,1))dB(S(8,1)),相位就看ang_deg(S(2,1))ang_deg(S(8,1))

幅度就看dB吗?为什么不是看mag啊?

dB和mag没啥区别

楼上说错了，mag是S21的幅度，dB 是在取幅度的基础上，取log再乘以20。
