HFSS 求助

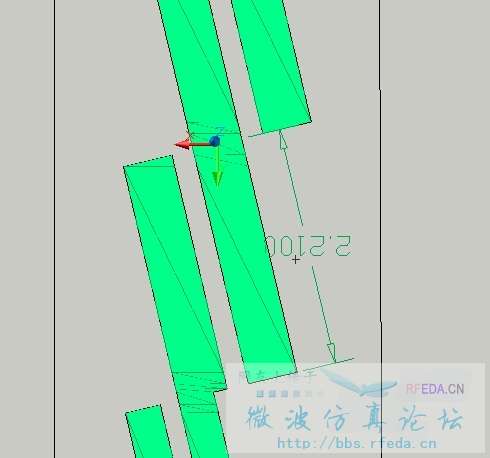

微带是个矩形，有厚度

先把滤波器画好了，再旋转一个角度就ok了！

恩！

我知道了，我一直没看到可以直接用线条构造。

HFSS中有个remote axis的命令，最好的办法就室采用坐标系变换来画介质基板，具体旋转的角度可以自己定。具体步骤就是：1、在global坐标系下画好微带线 2、旋转坐标系，一般以微带线的对角线作为新坐标系的X轴 3、在新坐标系下画介质基板。如果要精确定位，可以采用坐标变换公式，在《线性代数》中有讲过。
