应用HFSS实现微波带通滤波器设计

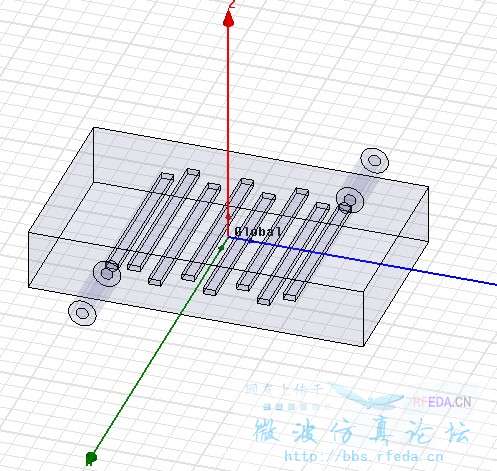

您好！谁能帮帮我呢！应用HFSS实现微波带通滤波器设计，我已经根据HFSS所给的工程实例把带通滤波器做出来了，可我不会原理，能给我讲讲吗?还有几天就要答辩了，论文也不会！其图的结构为什么是这样排列的?为什么这样的排列得出是带通滤波器，而不是低通或带阻?十万火急！万分感谢

咋感觉你是我们学校的呢

失望了。还以为有好消息呢！你什么学校的呢?

那你知道原理么?可以给我讲讲么?

靠！这样也能答辩?不怕被问死?
这个是一个交指滤波器，LZ怕是还要看看滤波器设计类的书哦，否则怕是过不了关，
建议看看《现代滤波器结构设计》

可以等效为一个个的谐振单元串起来，呵呵

谢谢哈我大概看了看，因为我们学校的图书馆没这本书，只能上数字图书里看，它在原理上是先低通，运用切比雪夫响应，通过频率变换，转化成带通滤波器，可是一连串的公式推导，看不懂。不知道怎么说服那些答辩评委，为什么其结构这样排列?而且出的S参数曲线是带通，而不是其他的低通或高通呢?
谢谢了
