谁用HFSS提取过耦合系数？

我的目的是仿真两个谐振器间的耦合系数，用来设计滤波器。
我用的本征模求解器，计算的本征频率数量为2，然后根据耦合系数的公式生成耦合系数。

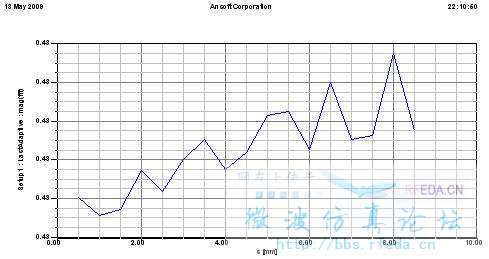

但是我对两个谐振器之间的距离s进行扫参，理论上说，应该生成一根近似于y=k/x的曲线，但是我生成的却是起伏不定的折线，而且趋势也不正确，有哪位前辈做个这样的工作吗?希望能为我解答一下，我扫参生成的图线如下：

啊?怎么没有一个人回帖呢

不可能是很线性的一条线，因为有限元分析跟你设置的精度有很大关系。有起伏是正常的。

你好：我也在做耦合系数的提取，我用Driven Modal做，S(2,1)就一个峰值。让我情何以堪！是不是只能用本征模做呀?

都是遇到了同一个问题，请大牛来解决一下呀

我也想问下，hfss中提取异步调谐的耦合系数公式应该怎样编写。我知道表达式，但开根号应该怎么写，我写的^0.5这种形式，仿真出来没结果。希望大家帮帮忙

呵呵，大牛们都不逛论坛的
