小弟正在仿一个阵列天线，思路是想先利用周期边界条件设置来仿一个无限大环境的阵元，

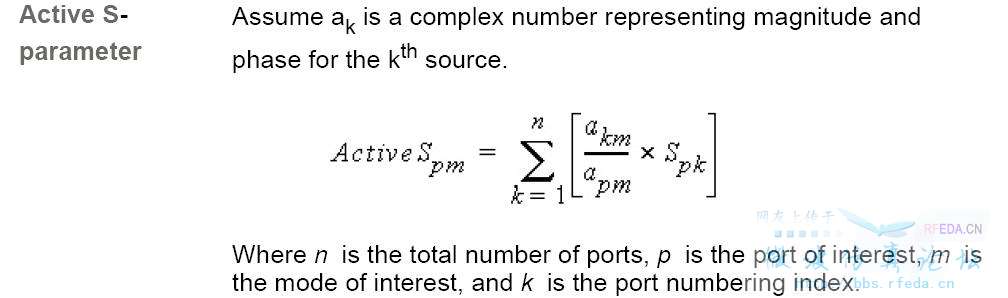

之后可以做线阵和面阵。天线结构包含了同轴馈电的结构。由于我的solution type是driven terminal.在看s11的时候有两个选项：一个是terminal S parameter,另一个是active S parameter,想问一下到底是看哪一个呢?两个结果都不一样。
还有就是我将来想做一个双极化的面阵，但是在周边单元之间要接lumpRLC，在实现线阵时，容易设置，就是做一个矩形，然后画线就可以，但是要是面阵，该如何设置才对呢?
之后可以做线阵和面阵。天线结构包含了同轴馈电的结构。由于我的solution type是driven terminal.在看s11的时候有两个选项：一个是terminal S parameter,另一个是active S parameter,想问一下到底是看哪一个呢?两个结果都不一样。
还有就是我将来想做一个双极化的面阵，但是在周边单元之间要接lumpRLC，在实现线阵时，容易设置，就是做一个矩形，然后画线就可以，但是要是面阵，该如何设置才对呢?
