八频合路器,有图有真像.

时间:10-02 整理:3721RD 点击:
八频合路器,825-880/889-954/1710-1725/1745-1755/1805-1820/1840-1850/1880-2145/2300-2380

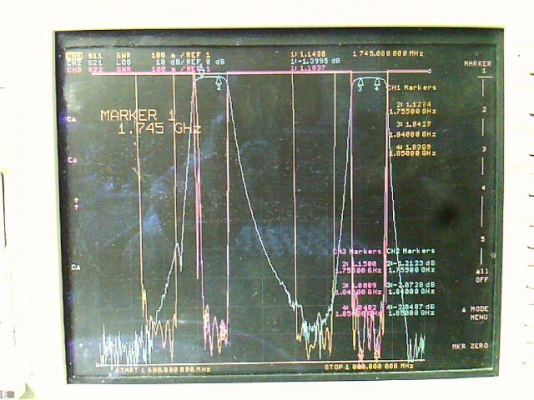

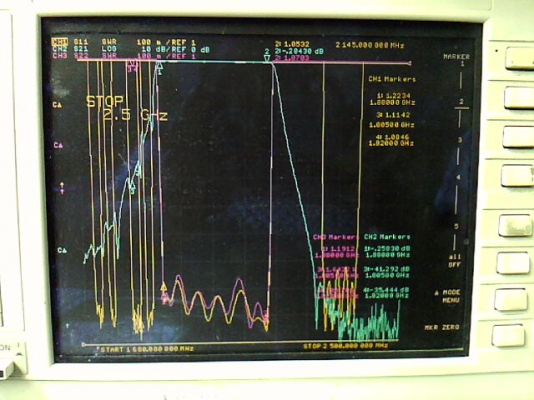

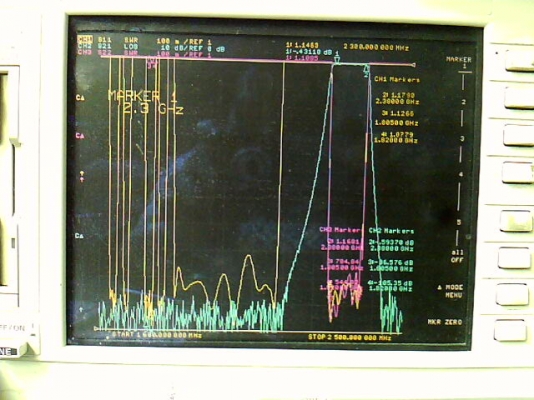

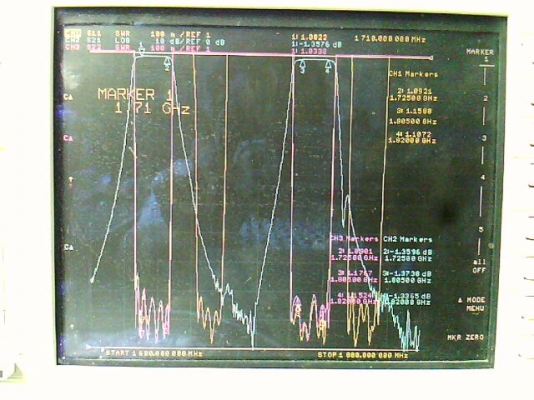

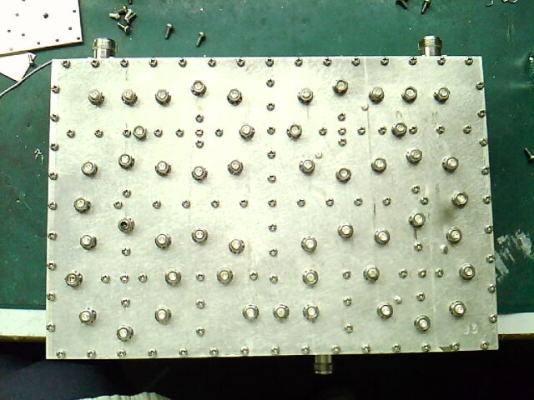

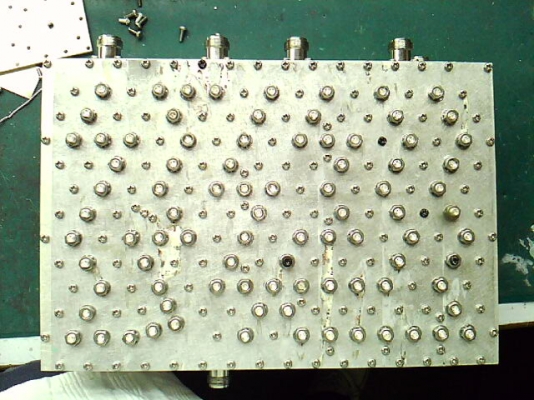

用手机拍的,不是很清晰.大家凑合看啊.









不错

niu 牛

厉害啊 我眼花缭乱的

真牛,怎么设计的,分享一下吧

很犀利啊

我则么看只有7个端口,不是6频段吗?能详细介绍一下吗?佩服啊

CDMA/GSM共一个抽头,DCS四路共一个抽头,1880-2145和TDE共一个抽头,总共3个抽头.

太高级了,没看懂。

牛X的设计啊~

牛!

这么好的要顶下
