关于共面波导（CPW）馈电的积分线画法请教

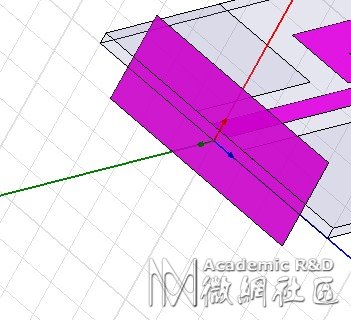

各位大侠们 CPW的波端口面的画法 我已经知道了 可是积分线的画法我不敢确定了 还请各位高手不吝赐教指点一下积分线的画法 参考图如下：

回复 plqm1001 的帖子
我好像没有画过积分线的。

我个人感觉积分线应该在馈线宽度的中心处 由下往上 长度是介质基板的厚度

应该是中间馈线到两边地之间画积分线

应该是中间馈线到两边地之间画积分线

回复 00d44 的帖子
感谢师兄指教 可是我在馈线两端 有两个分离的地 那样画积分线只能和一个地连着了呀 怎么办

应该只要画一个就可以了

是两侧的地和中间馈线形成场型的，积分线其实也只是确定下积分方向而已，对场而言，只是方向问题

我试了一下 发现有积分线和没有积分线得到的结果是一样的

不设积分线，也有个默认设置。

请问小编：CPW的波端口如何画啊?

回复 shupl1988 的帖子

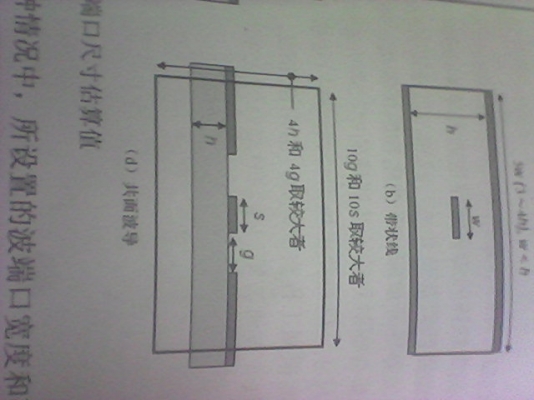

可以看看这个

谢谢小编，请问小编参考的是什么书，能不能说一下书名，谢谢！

回复 shupl1988 的帖子
HFSS 应用详解

谢谢

波端口可以不画积分线啊，集中端口要画积分线了，我设置波端口一般不画积分线的

个人觉得端口的选择应该根据实际的馈电方式来选择，对于一个单独的带线可以用波端口，但是对于小编这种情况，波端口除了包含真实馈电的微带，还包含了旁边的线，这时用lump port可能更准确，端面只要画到激励的微带上面就够了，积分线由微带指向地板或者相反
