我的反射损耗和插损颠倒了？

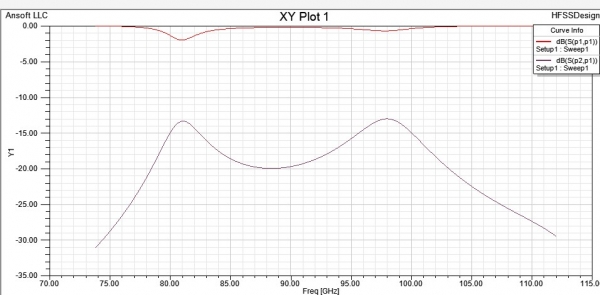

不知道怎么回事呢? ··我仿真的是一个波导到微带的转换接头 求助啦  S11  和 S21 怎么好像反了呢?

自己后来搞明白了，是对称边界设置的问题 一定要把对称的部分全部选上，才正确。

好像不是反了，应该是还没有优化好，所以性能不好

短路了?：cacakiki16de

回复 2# liyabo621026

   恩 谢谢 就是感觉性能太不好了 ····呵呵 在修正感谢

回复 3# WangLucky

   应该不是吧  我再修正下····呵呵

mismatch ！
或者是你port沒有設定好！檢察一下吧

回复 6# ㄚ是怎樣

   恩 非常感谢·！
