搞不清同轴电缆和SMA接头的区别了！HFSS软件里的这个同轴究竟是什么！

除了专门仿真接头，一般仿真时没必要突出这种接口细节，图上这样就可以表示接口或者同轴电缆

大家帮帮我把，实在不明白！不敢确定究竟是买同轴电缆线还是接头，还是带有接头的同轴电缆线！ 如1楼图所示，因为我仿真用的是内外圆柱的同轴，但是做实物就不明白是什么了！
图2：带有接头的同轴电缆线
图3同轴电缆线

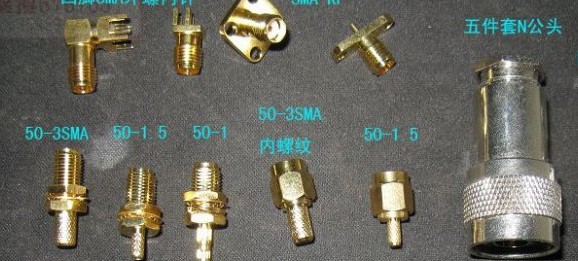

图4同轴接头，这里SMA接头和N接头有什么区别?根据论文我打算采用交给的是输入接
口为N形的母头．采用同轴电缆做为馈线．

2楼的朋友，关键是如1楼的图，我必须保证内轴高出外轴1-2MM才行，因为仿真的结果，当内轴高出外轴1-2MM时，匹配很好！
如果是接头，感觉就要裁剪内轴了！所以还是不是很明白论文上  输入接
口为N形的母头．采用同轴电缆做为馈线．这句话的意义

接头又叫连接器，用来连接两种不同结构电路。由于馈电线要用同轴电缆，所以在天线与同轴线之间需要连接器。SMA与N接头等等很多种类的接头本质上是一样的，都是起到连接作用的，只是结构不同，性能不一定一样，所以命名不同而已。母头和公头是配合起来使用的，公头上有个针插入母头的卡片之中，这样使得同轴电缆的反射最小。

可以参考 pozar 微波工程 P130  有较为详细的说明

谢谢！那我的这个是同轴电缆和接头都要用是么?

肯定是同轴接头，是阴头，换句话说是插座，不是插头，高度根据需要可以改变

楼上的朋友可否详细和我说明下，不是很懂你的意思，谢谢你，请帮助我！

在楼梯下学习了,欢迎你们多多讨论

很好很强大哦 。学到了不少东西呢。:27bb

学习了！

你如果做实物的话天线上该是用N型母头，最好带法兰盘的好安装，用带N型公头电缆做馈线，仿真就查下N头的资料画下内外导体就行了。

虚心学习，热烈欢迎大家讨教
