AD09里边的原理图有没有检查错误的功能，99时好像有个ERC

AD09里边的原理图有没有检查错误的功能，99时好像有个ERC，AD里边找不到了， 比如我经常看见pin链接时没有跟pin的端点接上而是直接连在pin的中心线上，研究根本看不出，只有在移动器件时才能发现，不知道有没有自动检查开路的工具

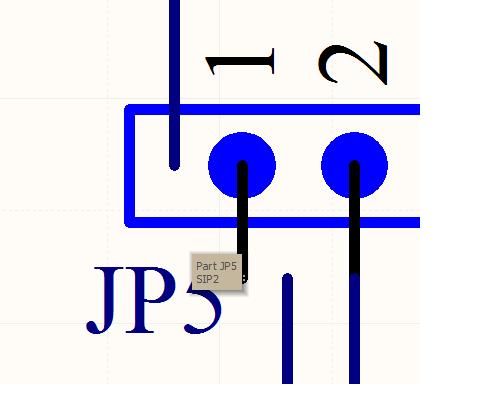

如图2可以看出上面的那个连线没有接在pin上（水平移动了）

自己顶起

同求，顶一个。

protel99中的ERC在AD09中变成了另一种方式 编译 通过编译原理图就可以通过message窗口看到相应的警告和错误

不是没有，是设置的位置 改变了 （单从SCH和PCB上讲，protel的继承性还是比较好的：好的和不好的都有较好的继承...   调侃）

和ERC有关的设置放置在项目栏目里了，这就要求如果我们要设置选项，首先需要将原理图放在一个项目下，然后找

project/project options...  (这里面有很多的设置...)
