包地处理的懒方法！

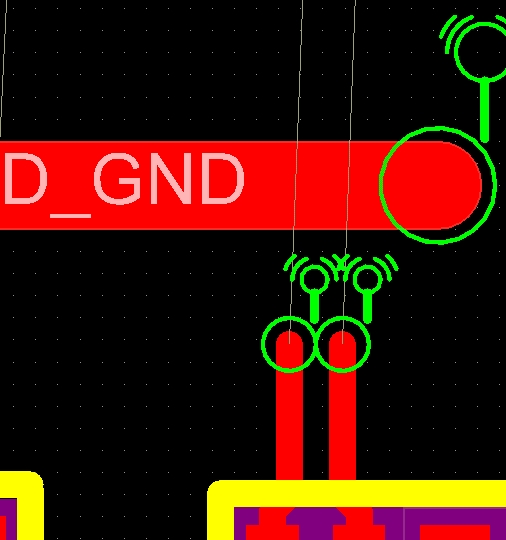

最近在Lay板的时候存在多处查分信号需要包地处理，用描画选择外形不好使，手动包地也麻烦！就利用了推挤的方法进行包地处理！步骤如下:先把需要走的差分线走一点出来，后面再差分对上端走一段地线。
  接着走差分线，这时候差分线就会去推挤地线达到包地的效果 ！
如果觉得地线与信号线的间距太小可以先设置好间距在走线这样走出来的效果就是你想要的了！

挺巧妙的，学习了。

还有这样用途?
另可参自动包地处理，参
【给初学3-3】答非所问 杂乱汇总贴 “ 鱼 渔 ” & 提问的艺术
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=245988&fromuid=63313
汇总帖100 下面的 “网络包地”说明 （选中需要做包地的线路后执行快捷： T+J）
自动网络包地的距离可以设置，自动包地的线宽 不知是否可以设置?这个等候网友的提示...

你说的T+J就是刚才说的那个描画选择对象外形嘛！但是这样一来是没有网络的！

描画外形 算是 网络包地的 一个异型用法，重在 说明 网络包地 操作...
估计altium想不到会有这样的用途，altium的操作和机械制图软件比较有些方面差距比较大，这方面的改进无语。
未留意altium网络包地是否有相关的设置，如果没有网络，那就再执行指定网络操作(这个应该很容易操作：全选对象+指定网络)...
如果操作不尽人意，就只能活用当前 altium 的某些操作了...

altium 的这个缺点的确很不便，这个描边功能如果地方够大还好，地方不够大会强行描边，和其它线路短路，这样造成很大的麻烦，

感谢小编的经验分享，是很好用的，不错，顶一下。

小编的这种方法方便是方便，但是短线好像用这种方法用不好，比如说时钟，晶振，这些元件跟CPU很近，而推挤功能 的要求线要达到一定的长度才能推挤，如果过短推挤出来的型状差异很大。好像altium 没有设置推挤最小长度的功能吧。
