Altium designer 9如何调整PCB工作区域颜色

时间:10-02 整理:3721RD 点击:
请教各位大虾,我从ROTEL99SE里导入PCB,现在想调整板框,但是PCB的工作区域还是灰色,
如何设置使扩大的工作区域变成黑色的底色,多谢!

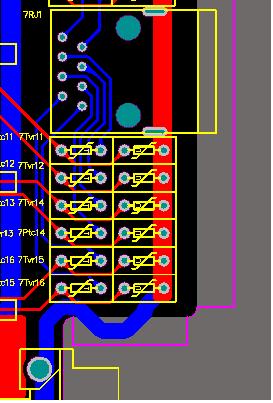

附图:
黑色的是原来的,修改禁止层后,增加的部分还是灰色的,怎么样才能把灰色的调整成黑色的

不好搞,有难度。

点击:设计--板子形状--重新定义板子外形,然后在板子外形上(禁止布线层上)描绘一遍即可。

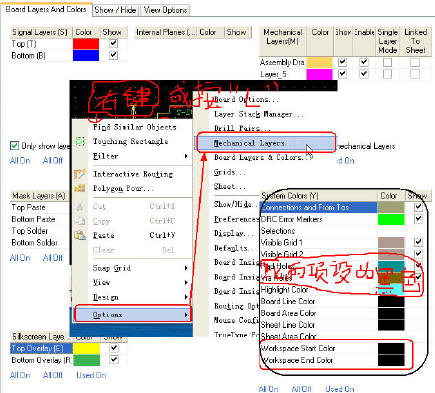

如图

楼上强,支持分享!

看看。学习了。

晕倒 搞这么复杂 选中板框  然后Design--Board Shape--Define from selected objects即可
