小弟刚画完的剃须刀PCB板,恳请指正~~

时间:10-02 整理:3721RD 点击:

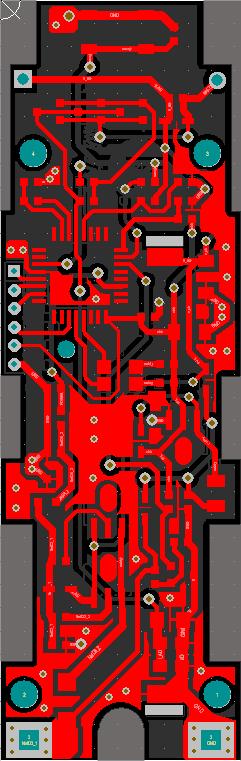

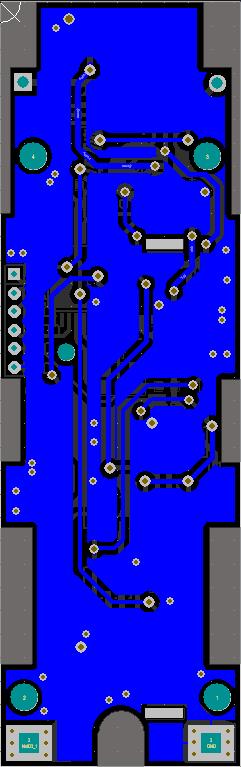

第一次发帖大家支持看看呢~~小弟刚画完的剃须刀PCB板~~

   望您们的意见罗~~



自己顶下呢~~~希望多多支持

~~~

不錯的 能實現功能 就是成功

还凑合吧,至少不烂,槽孔最好用焊盘的solt 来表示或在机械层画出来,在mutillayer 画的方块是没有孔的,如果加工时没有特殊说明工厂可能发现不了,做出来就是每个层有个方块焊盘而已,画板子前要了解每个层的属性,用途和特性等等

器件布局还可以再优化一些 ,三极管的大盘应该是接地或C极,盘的number应该和下面的三个中间的pin的naumber是一样的.这样网络就会连在一起,你的库看看吧,三极管的如果有四个盘,应该有两个盘的No 一样才对

谢谢指正~~我看了下~~自己的库好像不对~~

\做封装最容易出错, 做完一个器件最好检查一遍,核对尺寸,pad 编号等等,最好让别人查一遍
