protel转gerber时如何把VIA制作为塞孔

时间:10-02 整理:3721RD 点击:

我现在需要将VIA孔做塞孔,转出防焊时如何将VIA孔对应的防焊 PAD去除啊!

板厂老是问类似的问题,哪位高手知道,传授一下啦!

PCB塞孔专业讨论群欢迎高手加入:89839283

鬼子的方法之本办法

在99中只要双击任意一个过孔,点击globle 在最下部的tenting的勾勾上就是过孔盖绿油了,在后边的globle里边的tenting必须选same 其他选any这样就将所有过孔盖油了,如果线盖部分过孔就在孔径、盘直径,层、特定网络等等过滤选项 根据需要选择same 就把相对应的过孔阻焊

dxp、ad中右击一个过孔,选择find samilar object ,在下边有solder mask tenting -top和solder mask tenting -bottom 两个选项可以分别阻焊顶面和底面也可以同时阻焊两侧,在窗口中将via改为same 就将所以过孔阻焊了,同99一样,在孔径、盘直径,层、特定网络等等过滤选项 根据需要选择same 就把相对应的过孔阻焊

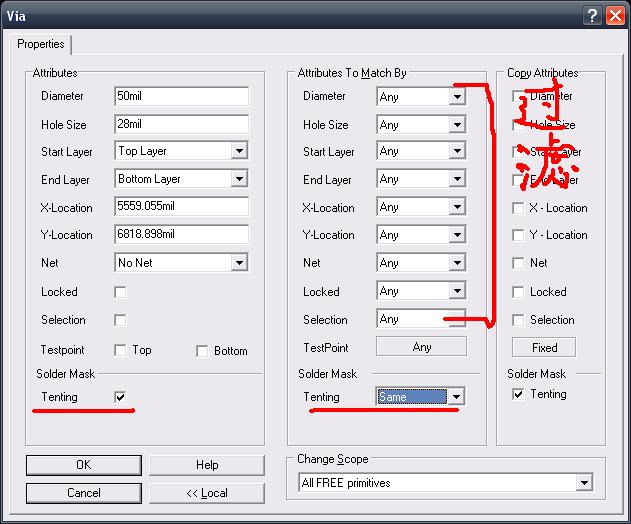

99

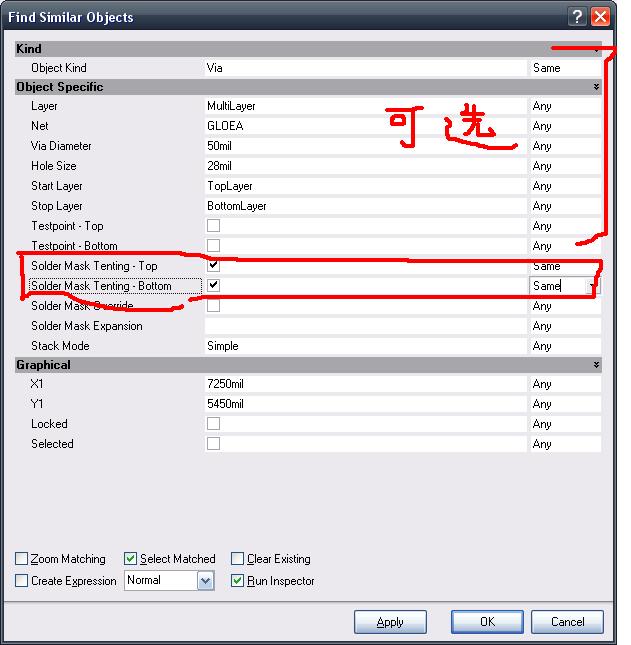

dxp



而且用鬼子的方法输出的gerber 会有0 size d码的问题, 阻焊处还会有个0大小的点
