运放电路的原理图转成pcb封装问题

时间:10-02 整理:3721RD 点击:

单独的运放电路好画,可怎么才能在原理图中画lm324的运放电路,才能识别出dip14的封装来啊,但是一个一个的运放单独画,由于运放电路的管脚,这样就不能得到lm的封装了,请教高手指点,是不是定义管脚啊,怎么定义啊

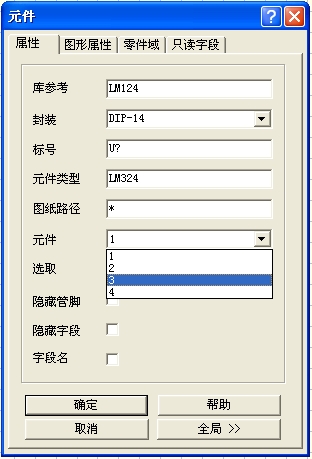

库里现成的,封装也有,选择一下子元件即可。

谢谢你的回答,怎么我的protel里面没有元件选项啊,你的是什么版本啊,我的protel99se,似乎跟你的选项都不一样啊
