如何处理自动覆铜得形状

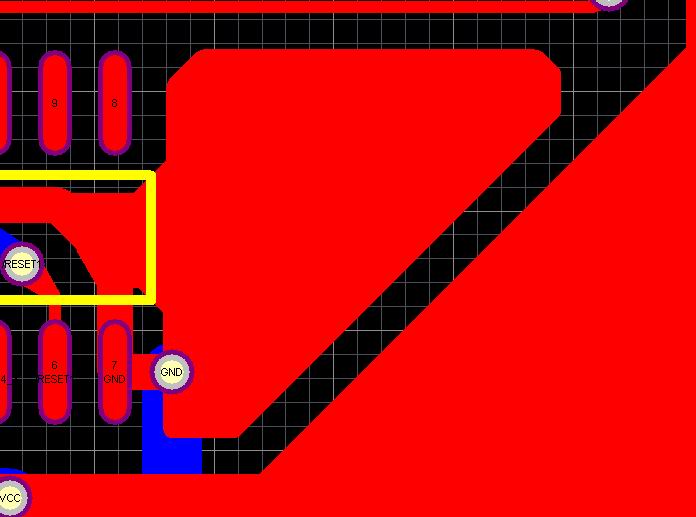

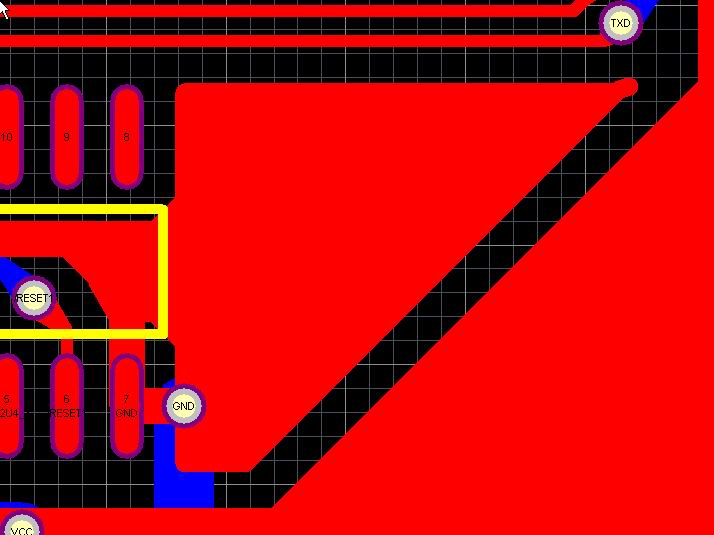

请教各位！这样处理PROTEL 99SE中得自动覆铜形状如图1 改变成图2
                                                                          谢谢！

你可以在EDIT里选择MOVE下的POLYGON VERTICES，这样就可以编辑覆铜的边框线

多谢指教！不过这是移动多边覆铜的边缘顶角，但我指的是外框里面怎样避免产生锐角覆铜！还望指点一二！

用手工拉，好控制。

谢谢！我试过，但很费时

改规则，用圆，你用的是六边型

圆的也一样！

俺也遇到了同样的问题，请高手快快来指点咯！

把线设置粗一点试试

Edit--Move--PolygonVertices (E-M-G)

用keepout画下，然后重铺

使用KEEPOUTLAYER来控制，虽然较费时但效果好，用过的KEEPOUTLAYER图形要保存好，要记住参考点，改板时用。

你的多边形加了网络号没有?
如果有,可以在用keepout 层用线挡住不想要的部分并设置多边形"删除"

xuexizhong
