关于画封装时不知道怎么处理的一个问题

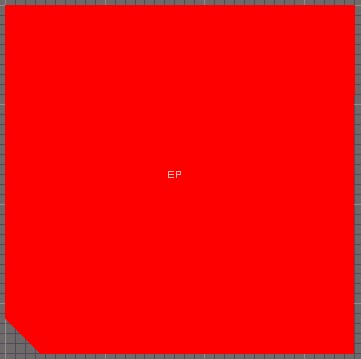

我有一个元件的中心部分是如图的形状，它是需要接地的！

我画的时候用AD7里的“实心区域”画出它的轮廓，再在上面放一个焊盘，

导入到pcb板时就报错了，显示亮绿色。起初我以为是安全间距问题，所以我把它设置为0，但是依旧是亮蓝色，那是怎么回事?我该怎么画才是正确的?

请赐教！

这是该元件中重叠有电气属性的图元所致，可以解除“锁定图元”，逐个编辑其网络属性后再重新锁定。

哇，非常感谢，已解决
