为什么我的PCB里面有两个GND?

时间:10-02 整理:3721RD 点击:

我看我的PCB里面 有两个GND

名字一模一样

然后呢 打via的时候

有一个GND 会出现绿色十字架(表示和GND层连上了)

另外一种GND没有十字架

不知道是哪里没有搞对 搞出两个名字一模一样的GND

我怎么才能把他们变成同一个呢?原理图中要怎么修改么?

谢谢!

我截了图,大家帮我看看

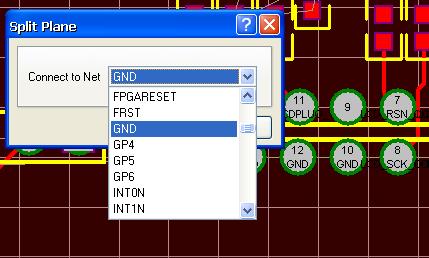

第一个图是我的地层的net选择,其中仅仅只有一个GND

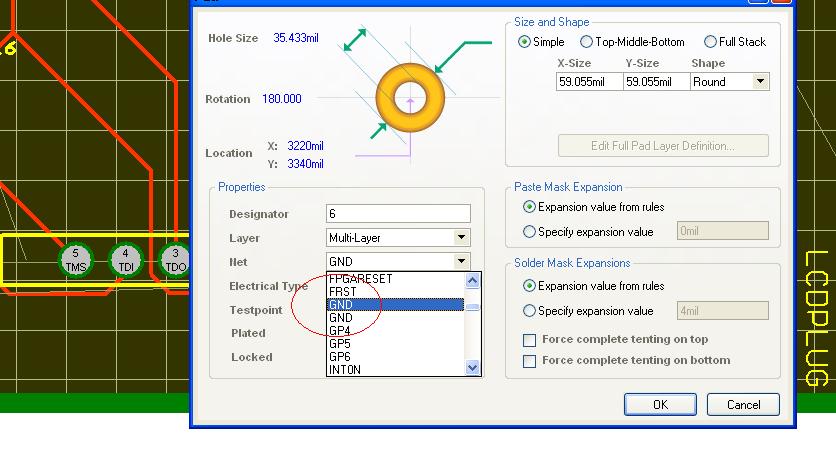

第二个是我点击pcb里面的某个net为GND的pad时候 出来的给我选择net的界面 却有两个一模一样的GND

我很迷茫啊···



看一看大小写,这两个GND是否完全一样,有否空格;

如果完全一样,可从From--to里编辑删掉一个未连接的

谢谢楼上的大哥!

能说详细点from-to 里面怎么删除么?

谢谢!

是不是内层分割了?

楼上的大哥

什么叫内层分割啊?

我的这层,目前还只有这一个GND啊

你这个得自己查网络表。定义两个GND并不冲突啊。
