有高手做过BGA是0.5mm间距的板吗?

时间:10-02 整理:3721RD 点击:
以前做过0.8mm脚距0.4MM的球的BGA,是在四个PIN中间打个0.4/0.2mm的穿孔,现在做的这个只有0.5mm的间距0.3MM的球,这样一来就不可能再在四个PIN的中间打个0.4/0.2mm的穿孔了,除非是减小孔的尺寸,但是0.4/0.2mm的孔对目前一些板厂来说都差不多是极限了,目前我能想到的方法就只有直接在PIN的正中间打孔,但有担心会对以后的BGA焊接带来影响,而且即使是在PIN的正中间打孔,也不能全部打通孔,否则因为两个孔的间距太小无法走线了,另外不知道做盲孔有哪些需要注意的地方,成本比做通孔贵多少,不知道有没有高手做过此类的板,给介绍一下你是怎么处理的呢,谢谢!

湖南长沙国防科技大学能做0.2/0.1的孔,而且可以开具军品证明书。俺做过的。

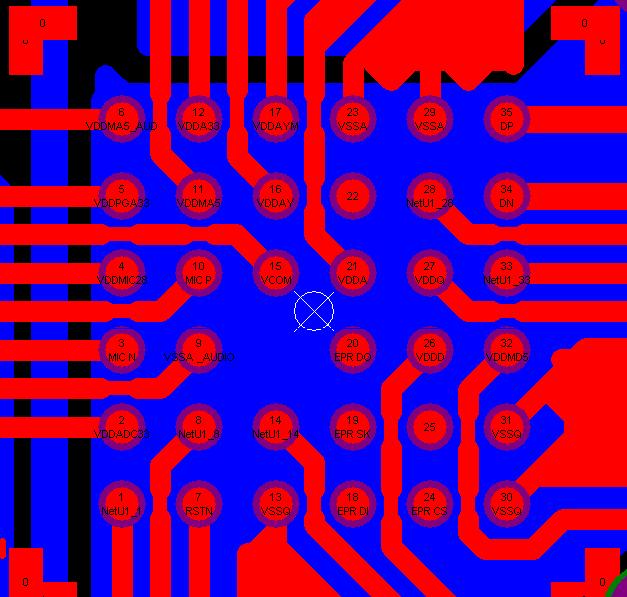

我的是0.56的間距0.25的焊盤 0.11的安全間距;現在也在找廠商做,找了幾個都做不了!郁悶!
