这种pcb布线时如何做的?

时间:10-02 整理:3721RD 点击:

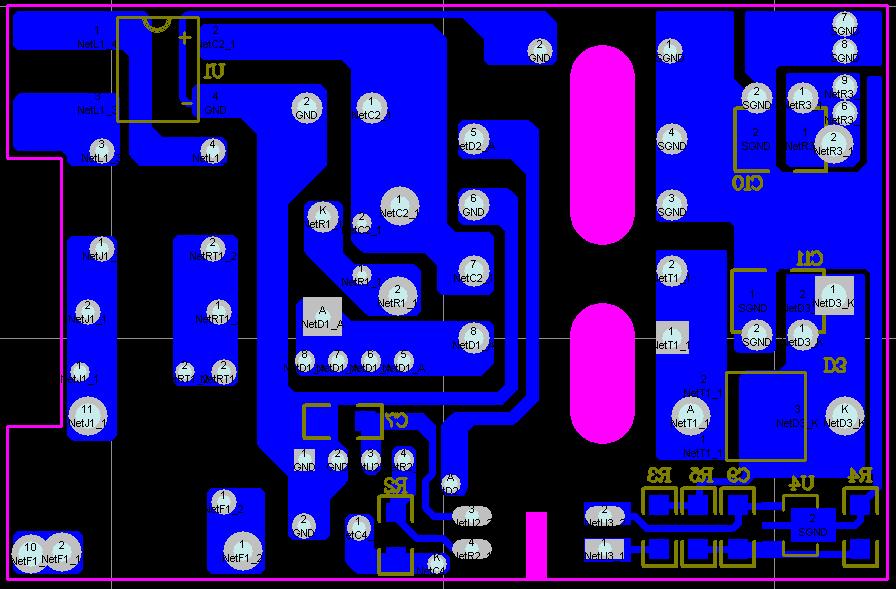

如上图,走线有宽有窄,很有美感,

填充和走线结合,

track+Fill+polygon plane一起完成!

我以前就这样干过,累死人了

小功率的开关电源图,这样布线是很累的.反正Layout就是苦力啊
