给个意见!

时间:10-02 整理:3721RD 点击:

大家给个意见,最后一个怎么样,给个意见?

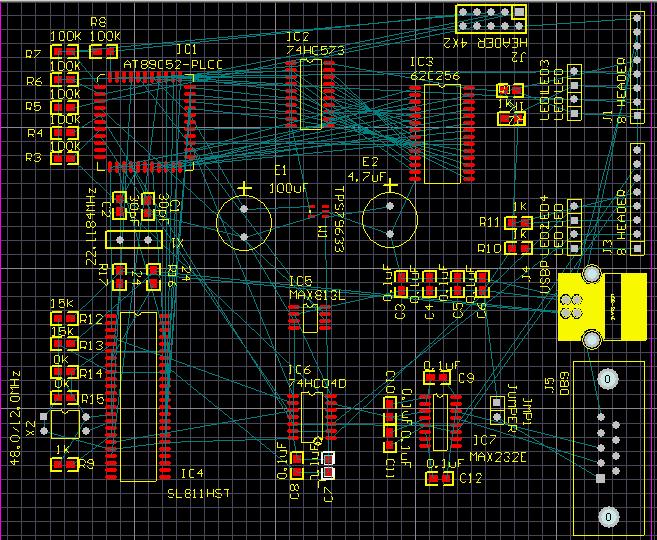

第一次做的

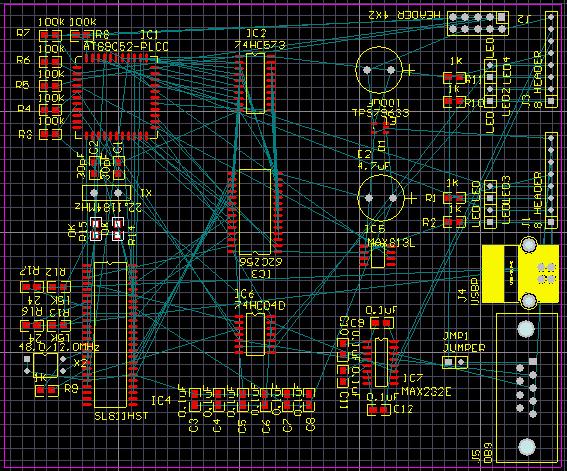

第二次做的

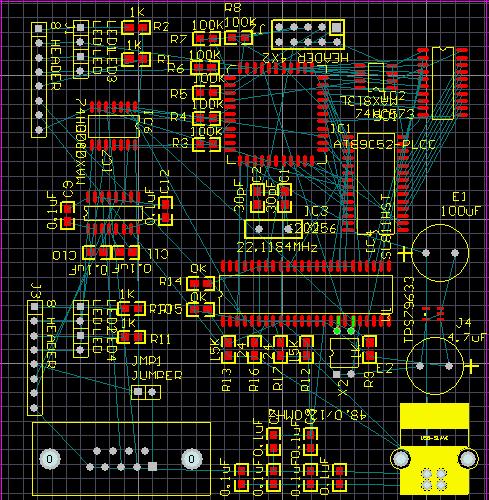

第三次做的

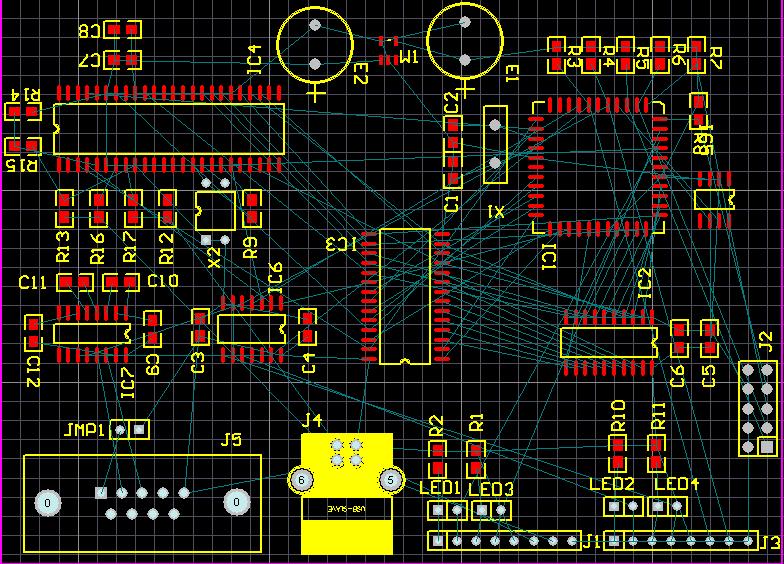

第四次改进后的

好大的板呀。

觉得两个都不好!

大家给个意见啊  !谢谢了 !  这个我要交的!

我认为第一个要好些.

太浪费了!哪用这么大的板子呢?



给我四分之一的面积足矣,这么大,布局再好也不行的

太浪费板子了。

在给看看这个,尺寸可以吗,布局有不合理的吗!~?给个意见~~~

我还有两个问题:

1.怎么改电路板的边框----也就是禁止布线层上的哪个紫线?

2.怎么去掉元件的标值?

1.怎么改电路板的边框----也就是禁止布线层上的哪个紫线?

   在KEEPOUT层自己重新画就可以了啊!

2.怎么去掉元件的标值?

   双击元件---打开“Ref 选项”--修改属性为隐藏

 你这板子简直是在乱放……

   有接口器件的都有他固定的位置的!并不是你想放那里就放那里的了!去耦电容放到IC的VCC管脚附近!第三个图你的52上部已经没有出线的空间了!

四分之一的面积,你元件都放不下

这是改进后的  给个意见!



给个意见啊~~?求了!

元件整体太松散了!

这么大的板子

你老板要敲脑瓜咯



思路還行···

  就有點浪費!··呵呵!·

板子还可以缩小60%
