我也发张图上来挨挨砖头

时间:10-02 整理:3721RD 点击:

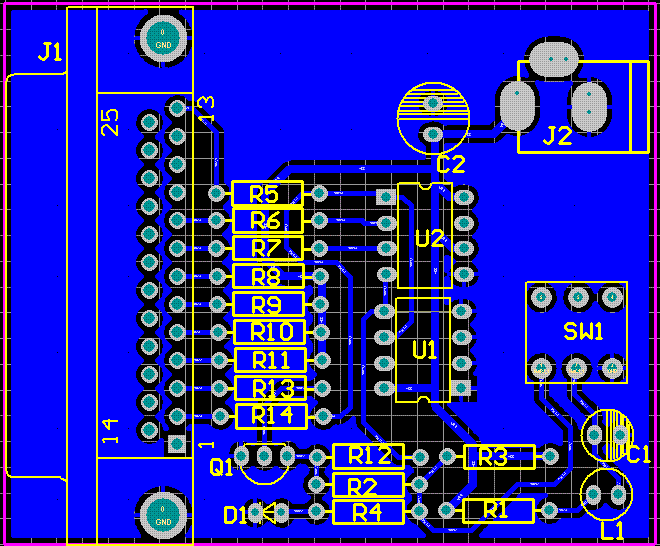

新手画的,大家指点一下,谢谢

行不行大家也出个声撤,支持一下新手嘛

布局不好,线太“曲折”了,尽量不要又直角转角……

谢谢楼上,你的意思是不是圆角转弯比较好?

不错,可以,很好

我还没有做过单面板呢,不知道能不能做好,有一点怕

这板子有什么用?

这么大的板子,走线何必那么吝啬

布局可以再调整下.

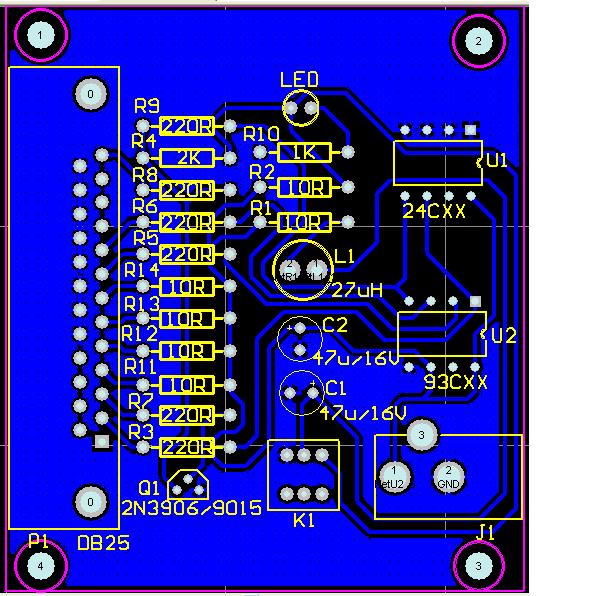

是帮朋友做的寄存器读写器,做好的时候板子是没这么大的,是因为没做四个固定孔(忘了),后来加了孔才把板子上下加宽了

1.走线可优化;

2.铺地的安全间距适当增大;

3.增大接地管脚与铺地的接触面;

4.元件的参数值不要被元件所覆盖;

画的很好!学习一下怎么布局的!

虚心接受指教,谢谢

电源方面的线应该走粗点

走线可以再优化一下了.

看看,初学学习.

支持!

ding

做什么用的吗?小编给讲下呗

如果是新手的话,还算及格,走线还可以优化,以后多学一下标准和规范



看看我的这个

布局要合理,先不要太考虑别的东西

对于新手来说,还可以了

在9楼的基础上补充一点:

1、铺铜间距要设置大一些,一般大于安全间距的2倍

2、线迹到焊盘比较弱,可加泪滴

如果是新手的话,还算及格,走线还可以优化,以后多学一下标准和规范

不错不错,新手嘛,鼓励一下。
