请问在ＰＲＯＴＥＬ９９ＳＥ原理图中怎样一次性把相同属性的元件加上相同封装
时间：10-02
整理：3721RD
点击：
请问在ＰＲＯＴＥＬ９９ＳＥ原理图中怎样一次性把相同属性的元件加上相同封装，（如全部１０Ｋ电阻封装为０６０３）
这问题很简单啊，双击元件如电阻，在弹出的对话框（当然是PROPERTIES一栏），在左边一栏FOOTPRINT内填写0603，中间一栏COMMENT填写10K，右边一栏FOOTPRINT前打钩。点击OK按钮就可实现了。

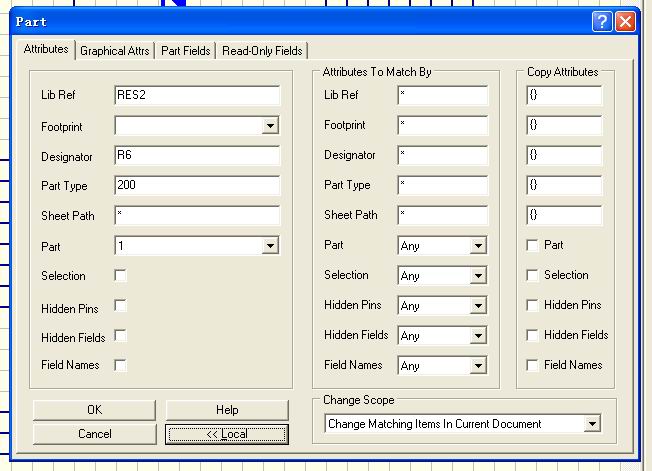

请问哪里打钩啊?能发个图片过来吗?
我的PROTEL99SE好像没有啊！
[求助]请问在ＰＲＯＴＥＬ９９ＳＥ原理图中怎样一次性把相同属性的元件加上相同封装，（如全部１

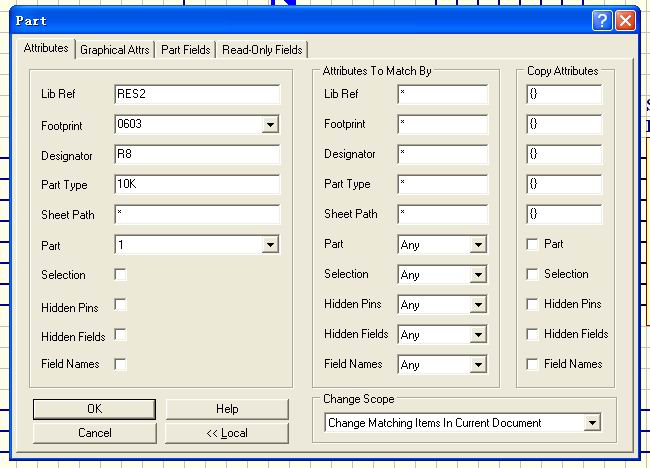

不好意思，我看错了，我认为是PCB文档。现在正式答复你，以你发的图为参考。在左边一栏FOOTPRINT内填写0603，在右边一栏（Copy Attribute）的第二项内填写0603，在中间栏（Attributes To Match By）的Designator 内填写R*(要加R后的符号)，后点OK键就可以了。
