请教99SE内电层区域内扣区域问题

时间:10-02 整理:3721RD 点击:

标题可能比较费解,我解释一下:

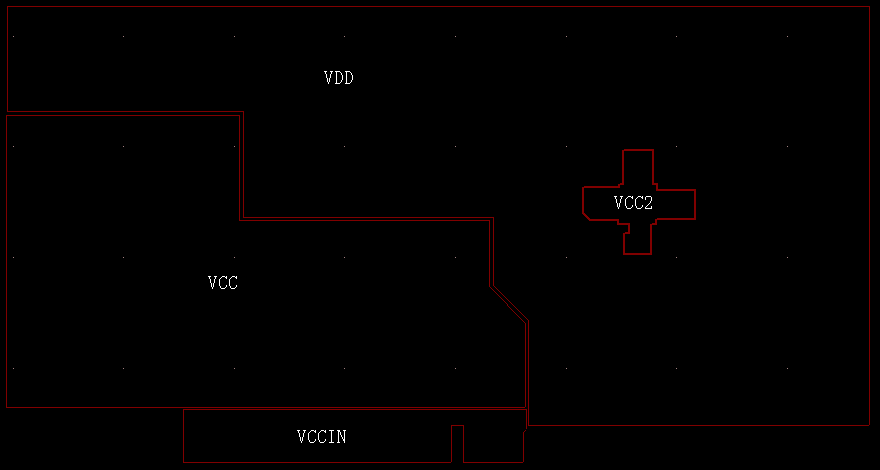

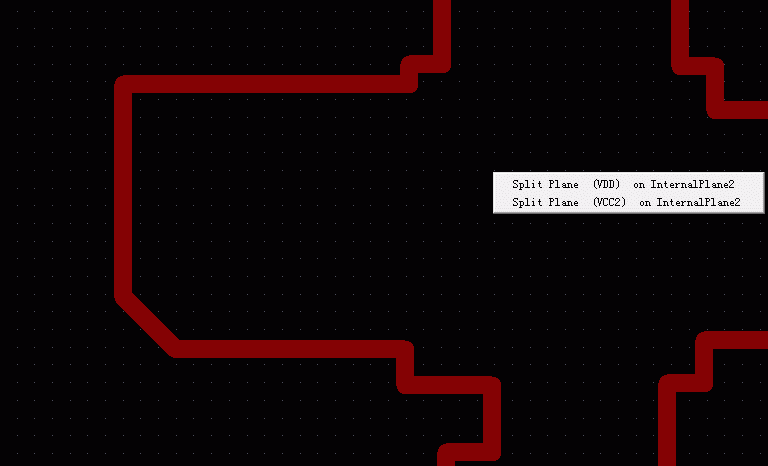

我现在的这块板是六层,其中设置了一个内电层地,一个内电层电源,电源的这一层有VCC\VDD\VCCIN\VCC2等网络,其它我都分割好了,但是在 VDD区域中要扣一块出来作为VCC2供给一片BGA封装的器件使用(见PCB1图)。我使用place split plane命令在VCC区域中画出了VCC2区域,但是DRC时报警“Warning - Connection to overlapping split planes”,我双击VCC2区域,会出来2个项,似乎VDD和VCC2重叠了(见PCB2图),而且在VCC2区域中放置网络为VDD的过孔也显示连接正常。我导出gerber看,发现VCC2区域中的VDD过孔的确被连接到VCC2的铜层上了。



请问protel99se该如何在分割层中再扣出一块呢?



正片层是不能进行回字形分割的,不然,不管是什么软件,都会报错。但是负片可以的。对于楼上朋友的VCC2,可以留下一条很细的小沟到板边沿就行了。也就是让VDD不包含VCC2.

我是负片,楼上的方法不错,有才!谢谢!
