关于敷铜问题.高手帮我解决一下吧

时间:10-02 整理:3721RD 点击:

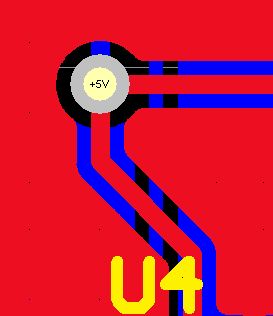

敷铜时.怎样设置才能让敷铜不覆盖掉原来的走线.急啊. 像图中的.走线和覆铜是同个网络+5V

pour over same net

remove dead copper

把它们两个都打上勾,看看行不

太谢谢了. 应该只要pour over same net不选上.(不是打勾)

请问小编:走线和覆铜为同个网络,这样做的目的是什么啊?

其实应该是个GND网络的. 急了.就剪切了一个电源来做例子了.

 如是GND网络.楼上就可以理解了吧. 呵呵.

OK

学到了!哈哈!
