pcb图有点问题，求指点

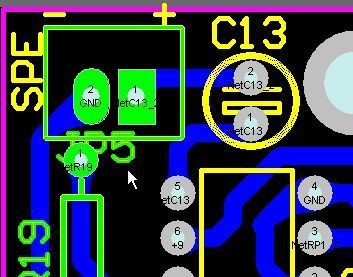

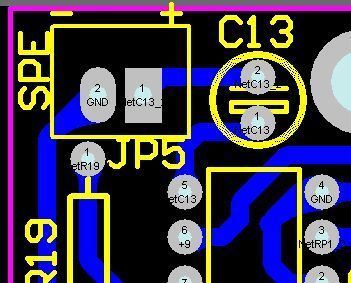

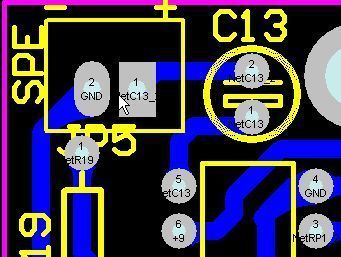

原图移动序号之后就出现规则冲突，取消移动也没有效果，就一直绿在那儿。然后DRC检查之后，没有规则冲突，pcb图也就没有绿色显示了。 我用的是2004 dxp sp2

请教这是什么原因，是否我哪里设置不对?

谢谢

应该是本身你PLACE时关了DRC，后面又开了，点到有冲突的元件就是出DRC.

DRC检测都通过了，尺寸间距都没有问题啊

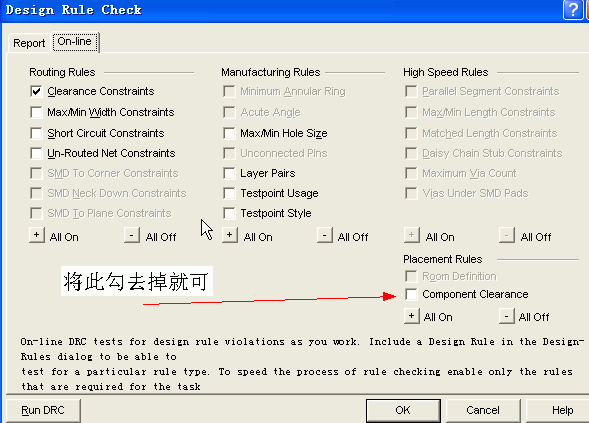

设置一下元件框与焊盘距离限制就可以了.请看下图

我用的是99SE,高版本不清楚设置在哪,

好 谢谢

这板子也不是我画的，呵呵

我也习惯用99的，2004好多功能都不知道在哪儿

说句题外话,AD6.7我也用过,如果电脑好,感觉还行吧,就是感觉PROTEL的拉线推线太弱了,还是PADS Router爽多了,我现在从不用PROTEL拉线.

找到了，果然如此  还是关着的好，看不见绿色的省心啊  哈哈

谢谢咯

偷学了一着啊 ，谢谢
