[原创新手求助

时间:10-02 整理:3721RD 点击:

新手求助:

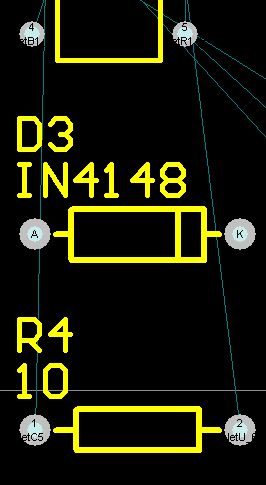

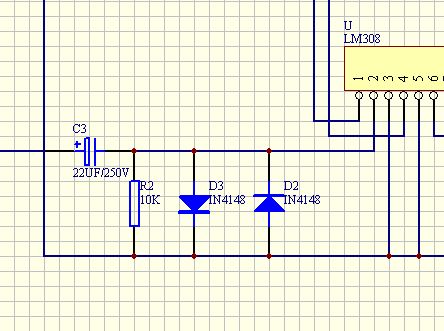

               请问在Protel中,我把原理图画好了。在转换PCB图的时候,为什么有的元件(D3)封装模式没有网络线,也就是说没的网络。可是原理图中元件(D3)却和其它线是接在一起的。应该是有网络的。请前辈指教一下。



请前辈指教!

sch,pcb中的封装不一致。比如,sch中使用的1,2,pcb中使用的是a,k

那怎么我才能把它调整过来?

我连菜鸟还不算那

元件封装的脚位不一致吗!把A,K 改成1和2就可以了.
