電子高手請進！

各位兄弟不知道有沒有做滑鼠的！是否知道ST的(5363)sensor IC+立信laser LED光標跳動如何處理?多謝！[/Point][/hide][/Point]

1

good

a

什么?

什么东东

、

滑鼠！

有病

樓上的兄弟早晨怎麼沒有漱口！嘴巴怎麼臭！

huifu

这位兄弟,不好意思了,上次是因为没看见你的图,随便留了两个字,我道歉！

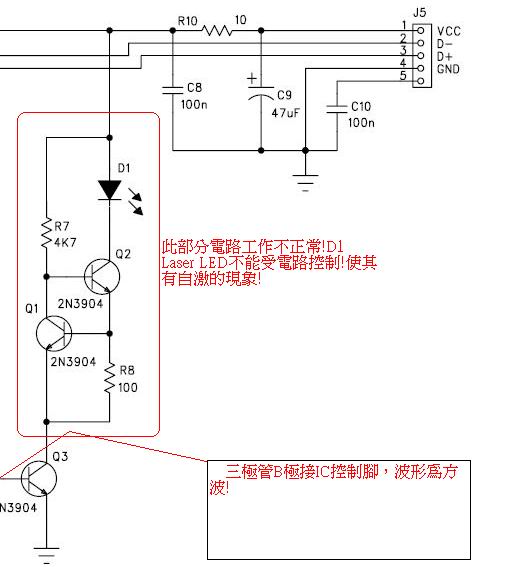

我是做LASER PEN的,虽然没做过光电鼠标,但据我了解滑鼠的LASER应分为高亮与低亮两种状态,看你的图.当高电平信号时,Q3导通,LASER电流通过Q2,流向Q3E极,构成回路,Q1调节Q2B极电流,LASER在额定的承载电流内根据电流量改变激光功率(即亮度),电流过大或小,均会是弱光,此图可以适当加大R8的阻值,可改善次现象,建议先检测你的LESER二极管是否还是良品,再把R8换成较小的可调电阻,调节一下,试试

愚见,不行别怨我,呵呵！

多謝樓上的兄弟回貼！

問題是當一上電，sensorIC的控制腳就輸出一個高電平，laser就會瞬間點亮一次，然後sensorIC就會接收到一次光信號，那麼IC就再次輸出高電平，laser就會瞬間再點亮一次，一直這樣循環，導致在不使用時光標跳動！很難解決此問題！
