请教：关于敷铜时的连接方式

请教一个问题。在敷铜的时候，我想把固定的一些过孔（NET是GND）和地的连接用直接连接方式，另一些GND用relief连接方式，请问怎么设置规则啊?

在规则设置里面有，关闭连接方式。就可以

请各位师傅能否说得具体一些,我遇到了相同的问题.先谢各位了！

我的问题和上面有点区别,我现在是想把过孔与敷铜要做成用"+"连接方式,不要

和敷铜直接连接,请问怎么设置?谢谢！

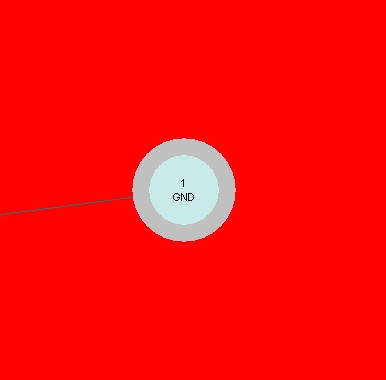

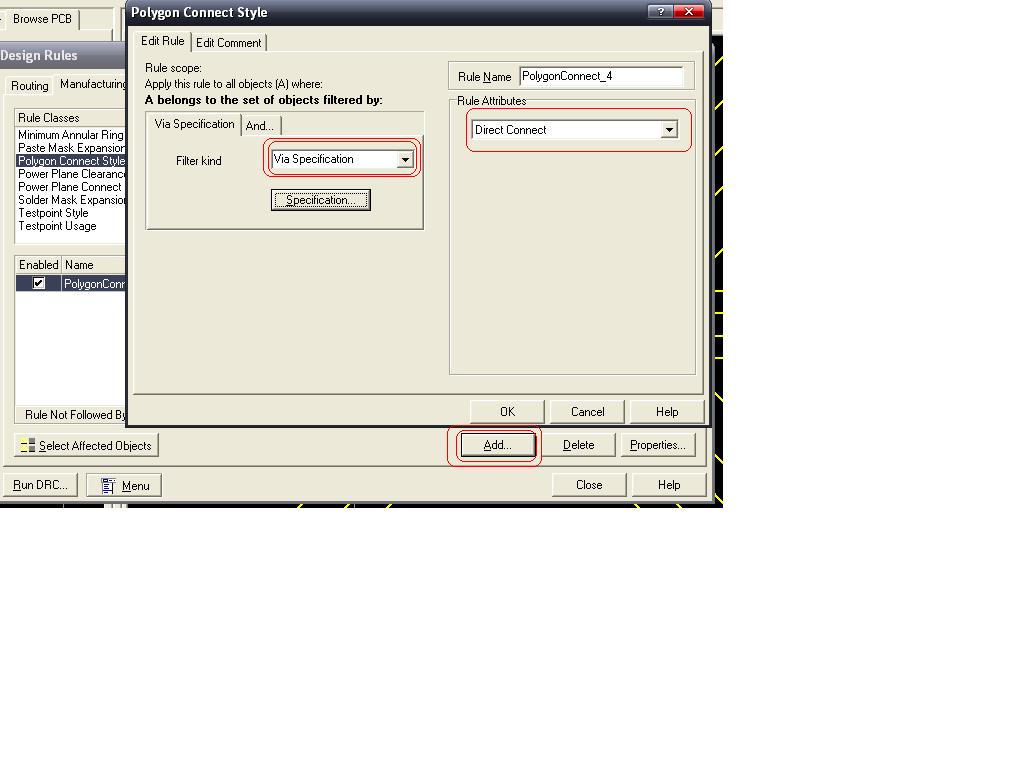

要直接连接的话用PLACEFILL工具就可以的。要铺图１中的在铺铜中设置如图：

你可以把总体设成relief连接方式.....再增加一条件规则...把过孔设定成直接连接方试....\

一个不错的PROTEL技术交流群:17069144

很适合新手...里面很多基础的东西都可以问得到..



楼上朋友说得对。

我试过了，还是不行啊，能说清楚一点吗

顶一下
