请问高手在PROTEL中如何走蛇形线.谢谢

直线+半圆

在protel 高频布线规则设置

高频布线规则中的Ｍatched Net Lengfhs

先定义相关网络...形成一NET CLASS....网络组...

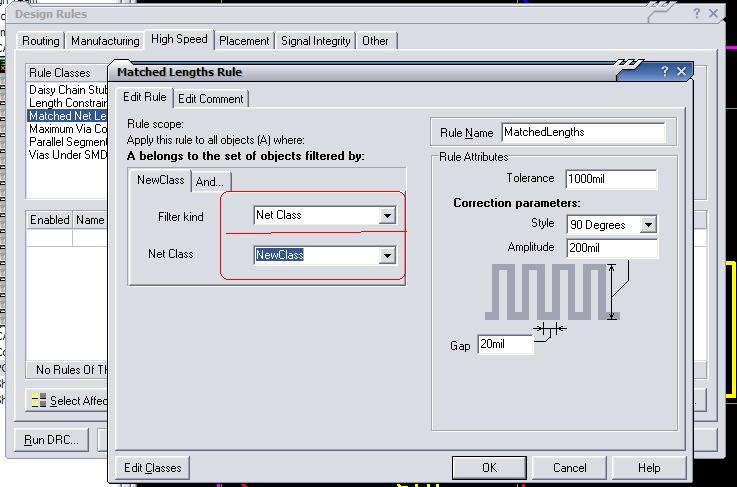

在下图选取你新建的网络组...并定制相关参数....

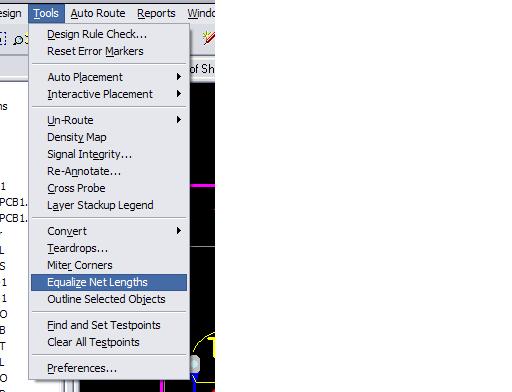

然后执行下图命令...可多次执行....直到你的满意的效果......

楼上的高手,我按你们的方法,设置好规则后,仍绕不出蛇行线,请指教,不胜感激！

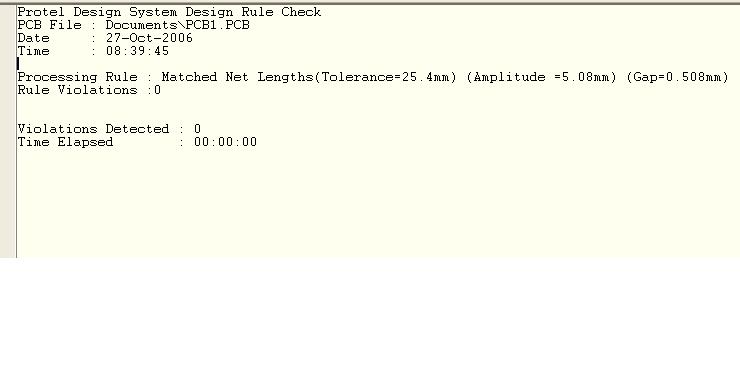

网络等长后出来的是报告！?

我试了一下出来的也是报告

是有报告出来的.....

看你的报告里...你没有定义NETCLASS.....

晕啊，怎么弄

高手多謝指點．．．

是呀，我也试了哦，不行呀，说完呀，谢了哦

是阿！高手没有说完..我试了也不行
