四层板的内电层为什么比实际定义的禁止步线层要宽?

时间:10-02 整理:3721RD 点击:

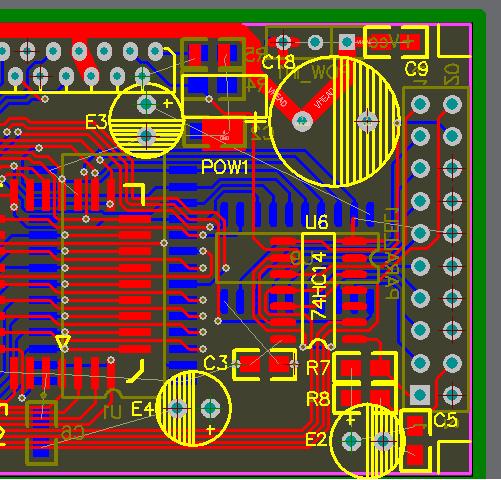

大家好!小弟我画了块四层板,想问问图中的内电层为什么比实际定义的禁止布线层要宽些啊?谢谢大家!

内层阻抗要大些,所以。

谢谢朋友的讲解.那还有一不明白,那工厂给做出来的时候图中显示的禁止布线层以外的内电层就没有了是吧?
