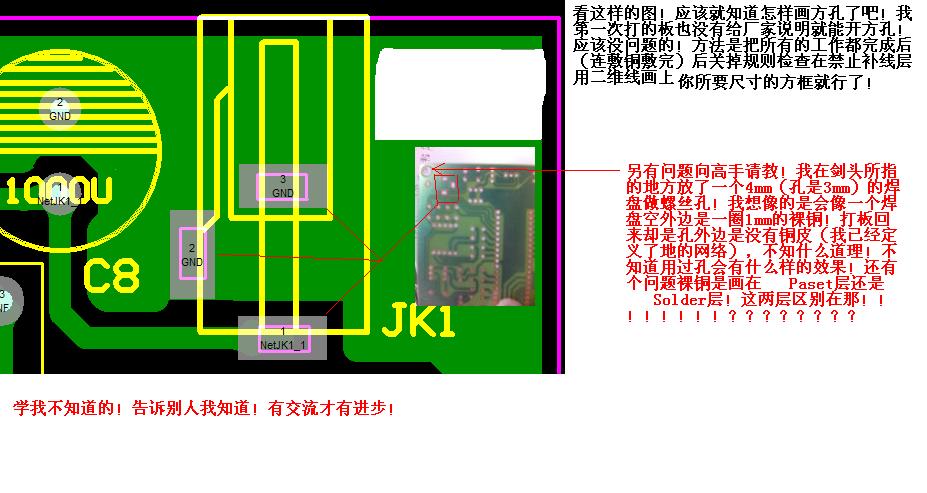

看图画方孔,还不知道我就没画说了?

时间:10-02 整理:3721RD 点击:


paste是做钢网用的。solder显示的部分就是不覆绿油的地方。

這樣做PCB沒有過孔!廠家會給你沖模!建議用焊盤疊加做長孔!

1。solder层在protel 99SE里的全称是top solder mask,意思就是阻焊层,按字面的意思去理解就是给pcb上的走线上一层绿油,达到阻焊的目的,其实不然,在走线后如果不加solder层在走线上,绿油在pcb厂商那里制作的时候是默认要加的,如果加了solder层,pcb在做出来后,在此处就会看到裸露的铜箔。可以理解为镜相。
2。past层是在pcb贴片之前做钢网的时候用的,用来涂锡膏,贴片的电子元件贴在锡膏上进行回流焊

那麼SOLDER PLASTE是貼片嗎?

很详细!

同意3楼的说法。

謹慎一點的話,可以在鑽孔成加上註解(尺寸大小0

我也同意三楼的意见!不过想问一下“沖模”是什么意思,我是一个初学者,工厂的好多术语都不知道。我在的厂里工程师全是用POWER PCB(我不是工程师),没办法没人教自能摸索着学。

冲模是线路板上加工线路板成型(即做出线路板的外形)时用的模具。
