protel 里方孔的焊盘是怎么做的。

时间:10-02 整理:3721RD 点击:

protel 里方孔的焊盘是怎么做的。

如图



神啊,救救我吧

我以前的做法是在混合层放置焊盘后,在其内部用在机械曾层画一个矩形框,再注明次为一个矩形通孔(不注明别人也明白)

不知各位是怎么做的!?

同意楼上的做法,我也是那样做的

能否截个图看看

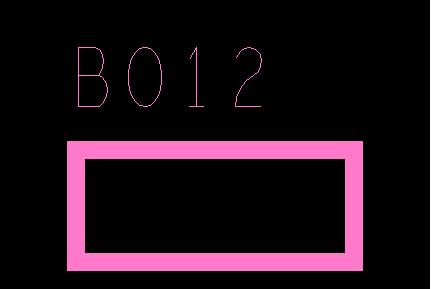

在Mechanical1层画个方孔就可以了.

人家不是救了你吗?机械层里画个方框就得了

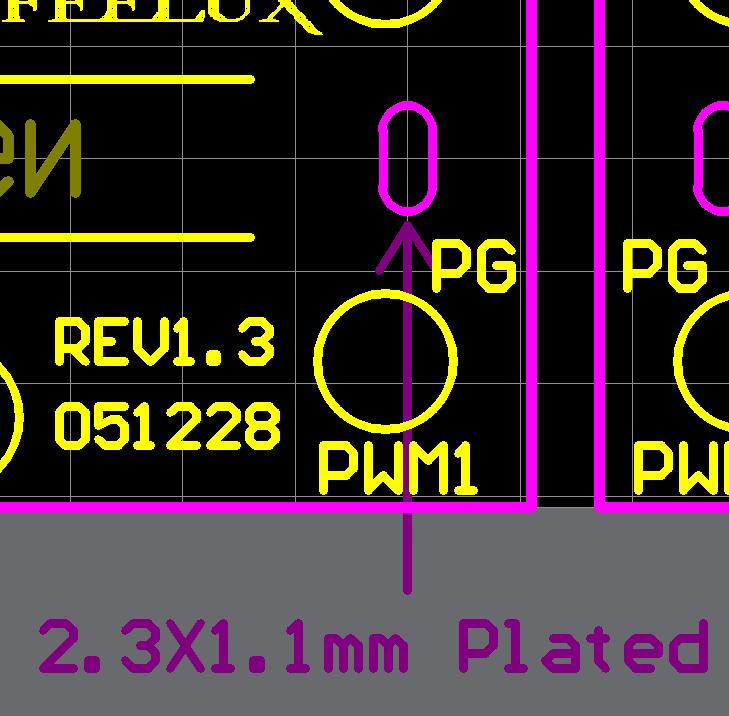

没错。画机械层槽。

可以用焊盘叠加的方法做成椭园形槽孔呀。焊盘编号一样就好啦

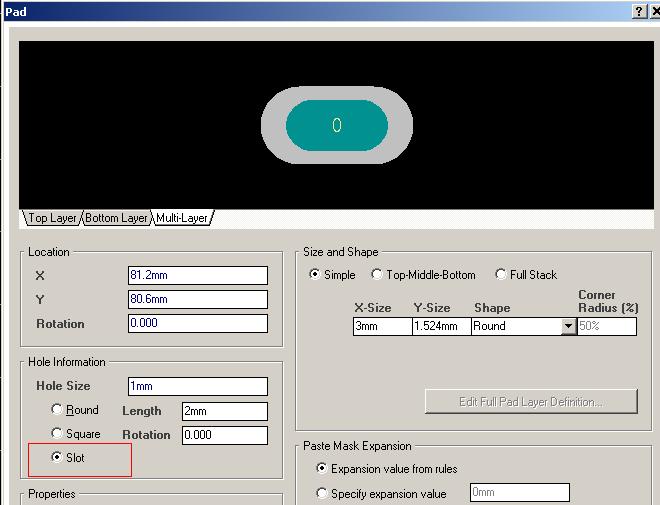

另外,好像是从AD6.3版本开始支持槽孔焊盘了。见下图。


最好用keepout层画.

用Keepout层画出来就没有焊盘了

用KeepOutLayer层做槽孔后,再添加上焊盘就OK了
