请教各位老师~感激不尽

时间:10-02 整理:3721RD 点击:

请教各位老师

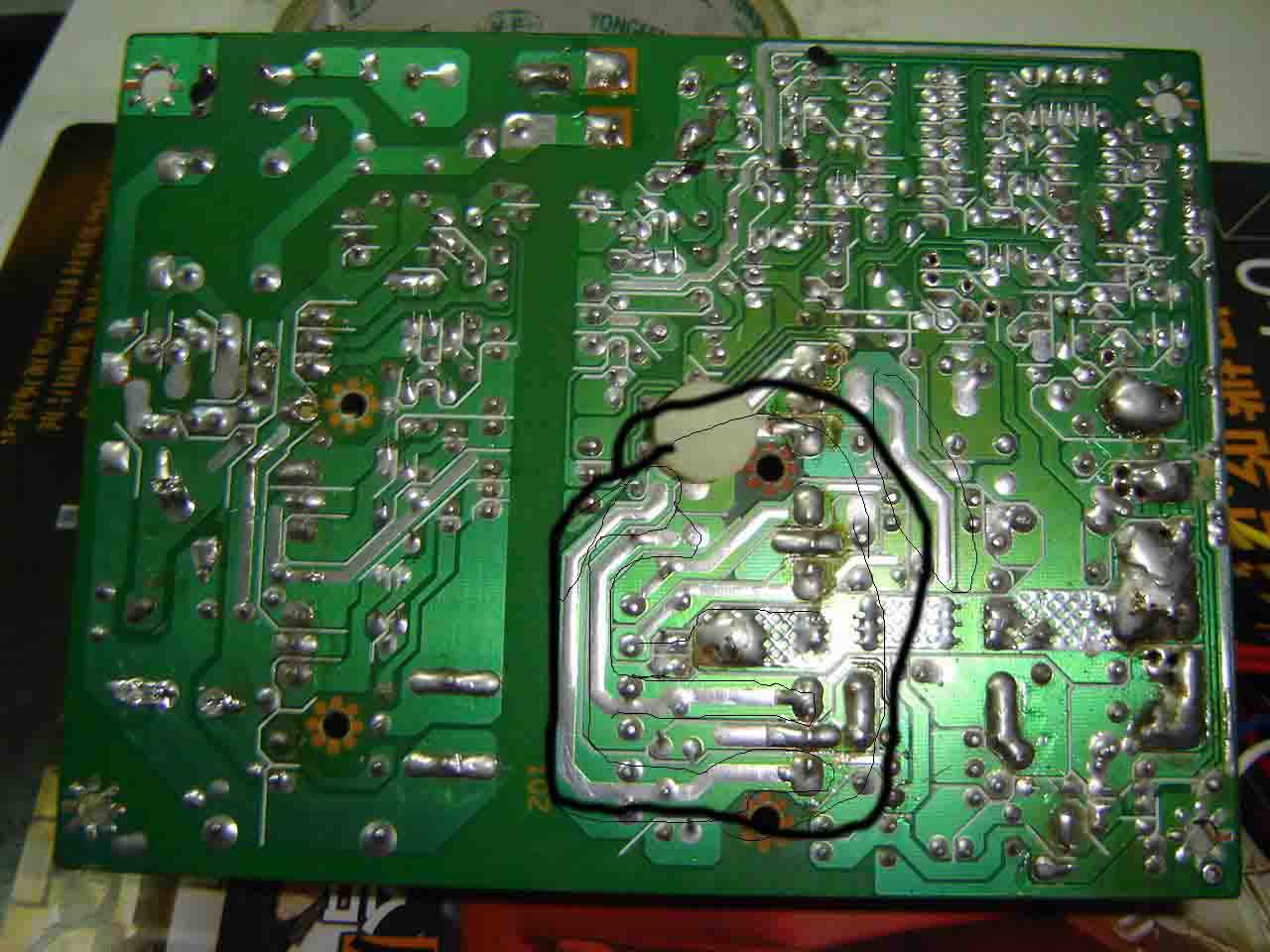

我想知道为什么还要在这个铜箔上面还有走一边锡

一直是我困扰的

这是一个电脑的电源



谢谢各位了

增大载流量.

那我还想请教下,这种走线是怎么实现的呢?就是在相应的SOLDER层再重新走一次线吗?

是的,你说得没错。

这样不容易造成短路吗?

我一不小心掉了一颗螺丝钉上面去了?

这是单面板吧!几乎所有需要过大电流的都会这样走线,只需在走线上增加一层去绿油层就行了!

例如:

如果1mm走线可以承载1A的电流的话,走线去掉阻焊加锡后大概可以承载1.5A到2A的电流,这样layout的时候可以节省空间,也利于散热

一般电源板的外层是2 Oz=2.8mil=70um的铜厚

同意楼上的说法

對啊~~
因為做電源的板子電流都很大
都是這樣來增加錫道,以增加負載的能力呀

谢谢各位了

增大载流量
