AD6提供异型焊盘设计功能
时间：10-02
整理：3721RD
点击：

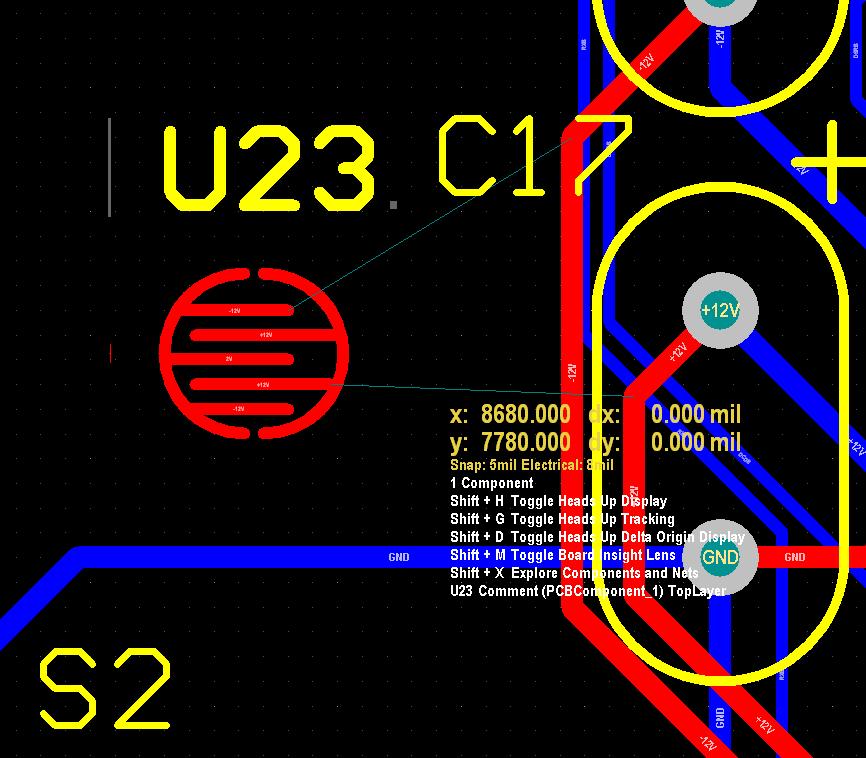

最近用AD6摸索出设计异型焊盘的功能,如下图
具体步骤如下:
1、将异型焊盘设计成一个元器件封装，在任何一个连接部分手工添加一个焊盘PAD；如图，需要分别设置两个PAD
2、将带有异型焊盘的元器件添加到PCB版图设计中；
3、在PCB编辑环境中，选择命令 Design->Netlist->Configure Physical nets；
4、在新弹出的窗口中，执行Execute命令，
5、OKEY。
