Proterl中pcb 打印设置的问题！@很急

怎么样在pcb图中打印出过孔,是双面板的,?很急,在线等！请大家不吝赐教！

不会啊,你随便打印顶层或底层,都会打印出过孔啊！

在打印属性中加上过孔

好象是那个MILTLAYER层一定要选上才行吧.那样才有孔的.单选TOP或BOTTOM层是没有孔显示的.

牛，顶！

但打印出来的过孔是一个黑点！

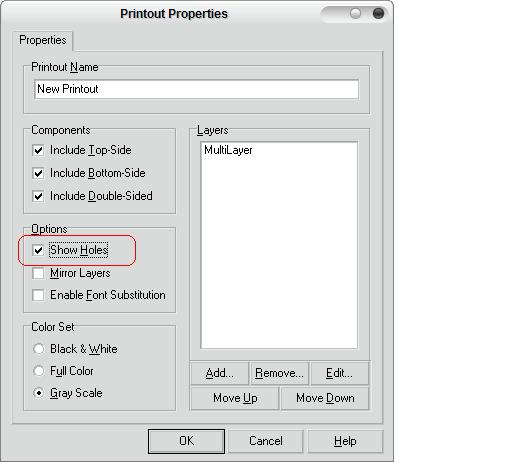

在打印属性里，设置如下图所示。

不错,我也学了一招.以前打印的孔也就是一个黑点.谢谢楼上的.

可是打印好象只能选彩色吧,选黑白的话还是个黑点.

可以选灰度啊

对哦,灰度更不错的效果.还是要多试试.谢谢啦！
