请教一个protel 99 se的问题

时间:10-02 整理:3721RD 点击:

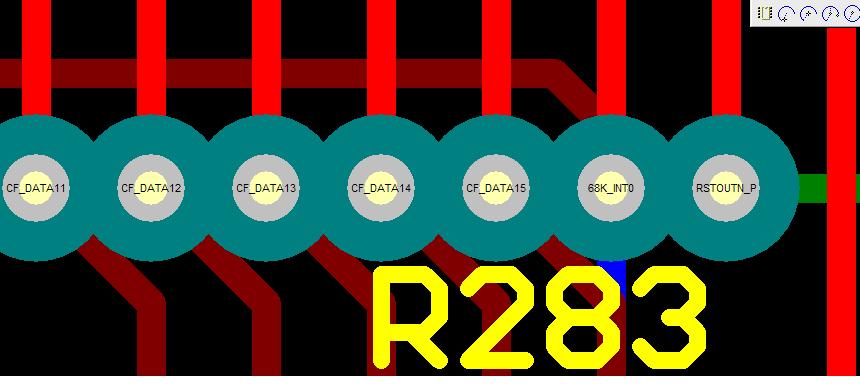

请问PCB里面有时候过孔和焊点附近会包涵一个小的圈,如何去掉?如图

三个圈的含义:
1、最外面的哪个是隔离带,就是过孔与内电层间的隔离区。
2、中间的哪个实际上就是焊盘(铜)
3、最里面哪个就是孔,钻头要挖空的...

不错。就是这样子。

你那是有内层的。

可以将板层设置为双层板,问题就会解决的!

知道了,多谢

有意思

bucuo
