DXP2004里PCB环境下LED封装的疑虑

时间:10-02 整理:3721RD 点击:

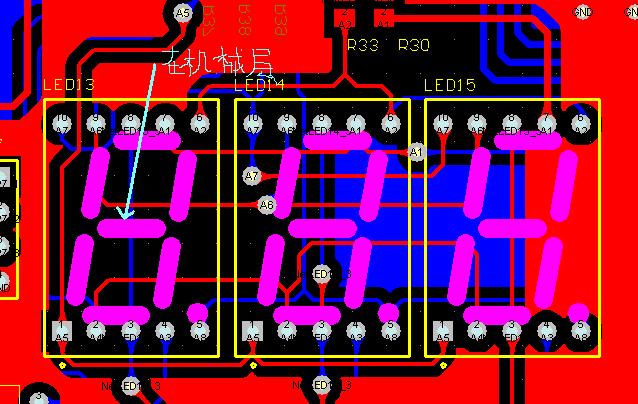

如图所示,我发现那个"8"字和一些孔都在“机械1层”,不知道制版厂在做板时会不会把那个"8"给挖掉?如果不想被挖掉(如果被挖掉就惨了)应该在输出Gerber文件的时候注意一些什么呢?谢谢!

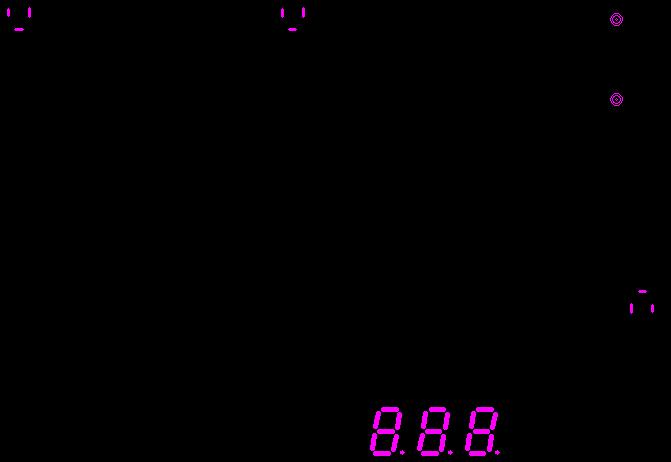

机械一层:

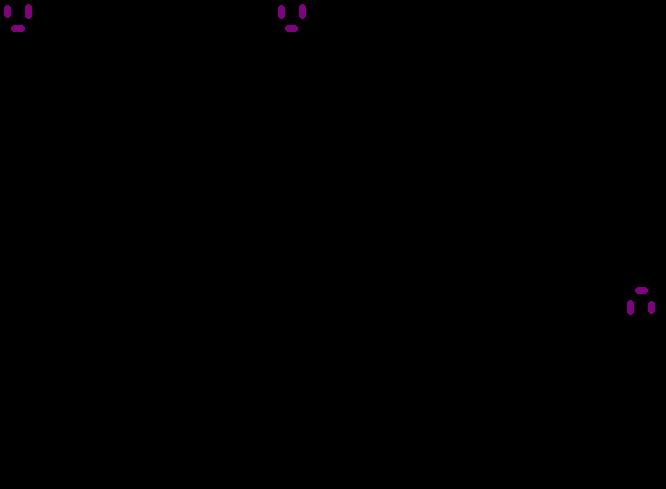

机械2层:



稍微有点cam经验的人都不会把这个给你挖掉,大可不必担心

不过从设计的严谨性出发,你可以把数码管的丝印该到bottomoverlayer去

学习
