画单面板时,跳线/光线,是用一个封装放入还是如何放的？

画单面板时,跳线/光线,是用一个封装放入还是如何放的?

如果是用封装放入的话,他的网络标号又是怎么样来的呢?

可以先放两个悍盘,然后手工顶层布线

那丝印怎么做和跳线的序号是怎么加上去呢?

单面板跳线(在PADS中一个自动生成的功能,PROTEL没有,所以只能依靠手工生成)最好建库.如2楼所说,这样你很难把握跳线的长度会一致.单面跳线多不要紧,最怕的是你的跳线每根长度都不一样.

一块板布的好坏不是把线布通就可以了.特别单面板,也考虑布完后的可制造性.跳线如果多的话,要尽量整齐和长度一样.所以建成库是最快速的方法

我用的是DXP的,我建一个跳线封装放入后,那焊盘不会自动与那网络生成,是怎么回事是不是哪里设置有问题.?

不可能一个个盘焊修改网络标号的吧！

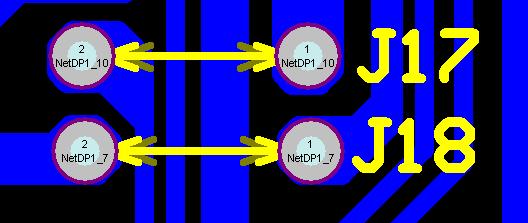

    用跳线的话做一个元件是最方面的，用的时候放一个，修改一下元件的编号和焊盘的网络就可以

修改了网络,那跳线封装是同一个网络,那不是中间还有网络线吗,

以上 lameay 說得對

有哪位可以说说放路线的过程是怎么样的?谢谢！

用过孔也可以，比较方便啊！
